Подсоединения
В этом разделе показано, как подсоединить ВКМ к антенне, телевизору и т.д.
Если ВКМ включен после распаковки и
подсоединения антенного кабеля и
сетевого шнура, то режим
автоматической настройки после
включения начинается автоматически.
Телевизор
(не поставляется)

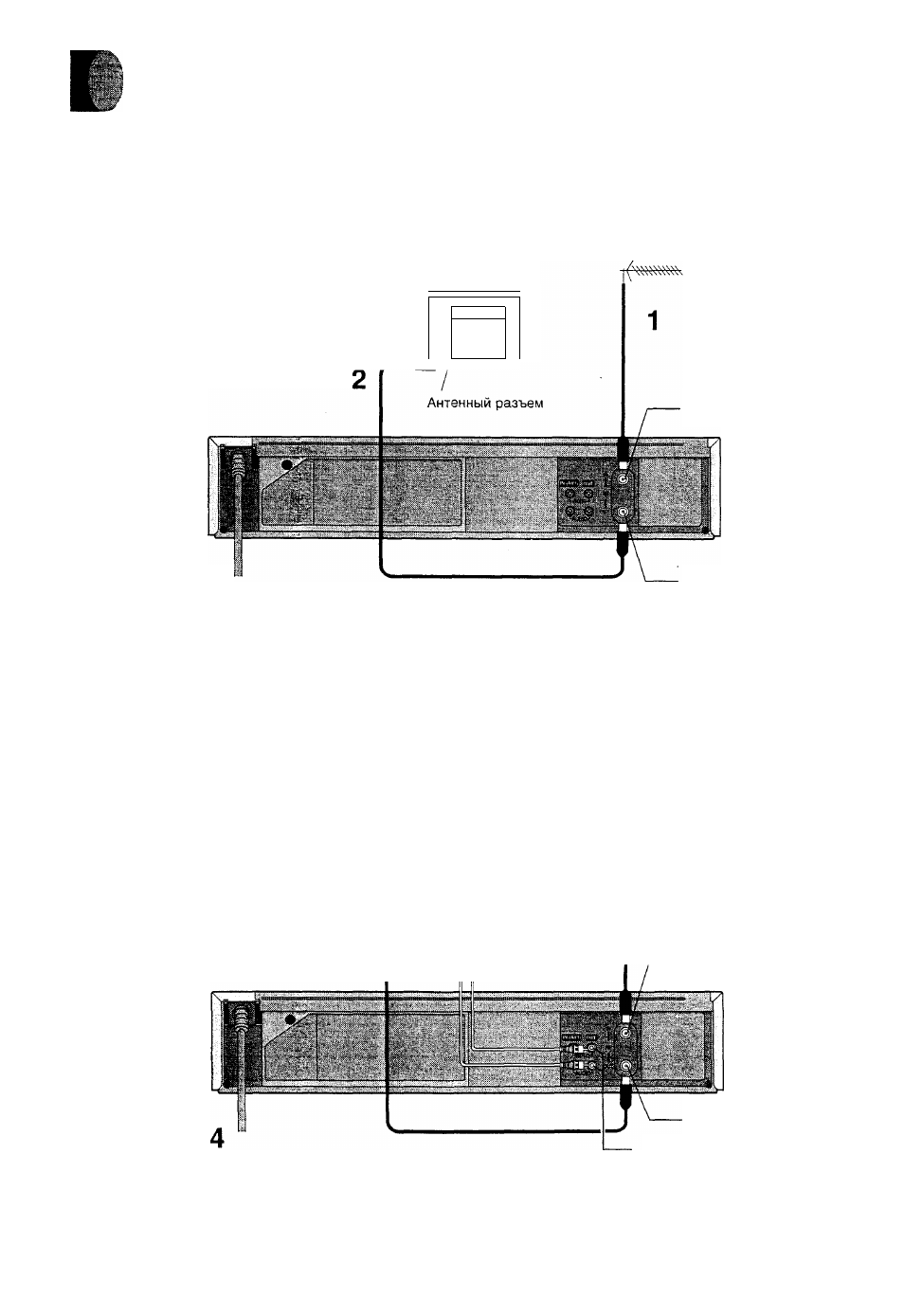

Основные подсоединения
Следующие подсоединения требуются
для записи и воспроизведения
видеокассеты через ТВ.
К сети питания 3
/— '■ ■ ■ • S
W-- --- к
Антенна (не поставляется)
Антенное входное
гнездо ф
Антенное выходное
гнездо ф
I
CQ
О
а:
Подсоединение к ТВ, используя аудио/видео входные гнезда
Установите РЧ выходной канал ВКМ в
положение “—” (RF OFF), если ВКМ
подсоединен к ТВ через аудио/видео
кабель.
(См. стр. 8.)
Телевизор
(не поставляется)
Антенна (не поставляется)
К сети питания
Антенный разъем
2
. ВИДЕО ВХ
АУДИО ВХ
3(не поставляется)
1
Антенное входное
гнездо ф
Антенное выходное
гнездо ф
АУДИО ВЫХ ф/ ВИДЕО ВЫХ ф
