Соединения

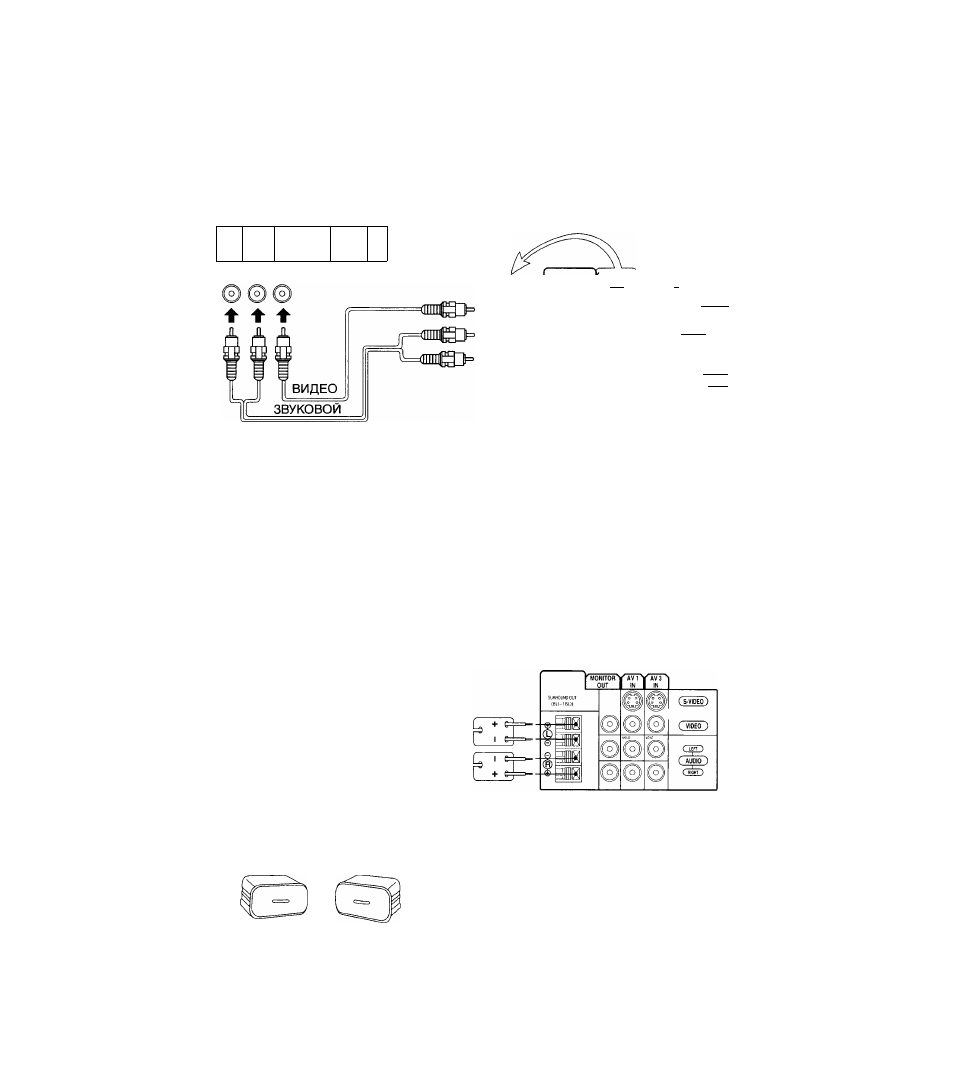

Как соединить выходные терминалы монитора AV с другой аппаратурой.
Терминалы “Monitor OUT” имеют те же сигналы, что и основное изображение на экране системы и звук из
громкоговорителей в то время, например, ТВ программы или сигналы из входных разъемов AV1, AV2, или AV3.
Записывающая Аппаратура
(BM-VHS)
Г
о
“Ь
оОООООО
1
^ ©
4 « ©
^ ©
SURROUND OUT (8W-16a)
MONITOR
OUT
AVI
IN
AV3
IN
CJ (s- video )
oj ( VIDEO )
QpD
( AUDIO )
( BIGHT )
Примечание:
(1) Никогда не следует соединять один и тот же видеомагнитофон с обоими ВИДЕО ВХОД и ВИДЕО
ВЫХОД терминалами на системе, так как это может привести к неверной операции.
(2) Выход монитора эмитирует нормальные видео и звуковые сигналы основного изображения.
(3) Отображения телетекста на экране не будут являться выходными на выходных терминалах Монитора.
(4) Терминалы “ВИДЕО ВЫХОД” производят такие же сигналы, как и основное изображение на экране и звук из
громкоговорителей, даже если система находится в многооконном режиме. Сигналы подкартинки, включая
стробирование, стоп-кадра, поиск канала и т. д. не будут выходить на терминалы “ВИДЕО ВЫХОД”.
Подсоединение внешних громкоговорителей окружающего звука
Подсоедините громкоговорители как указано на рисунке.
Эффект окружающего звука улучшается подсоединением внешних громкоговорителей. (Не прилагаются)
Хотя возможно наслаждаться эффектом окружающего звука, пользуясь только этой системой, после подсоединил
дополнительных окружающих громкоговорителей, присутствие окружающего заука становится более живым.
Сопротивление
Громкоговоркгтеля
Окружающего
Звука
(80-160)
(За допоплату) (За допоплату)
(Не прилагается)
Примечания; При соединении внешних громкоговорителей
необходимо подсоединить оба громкоговорителя,
левый и правый. Если Вы подсоедините только
ОДИН такой громкоговоритель, то он НЕ будет
функционировать.
15
