Подсоединение

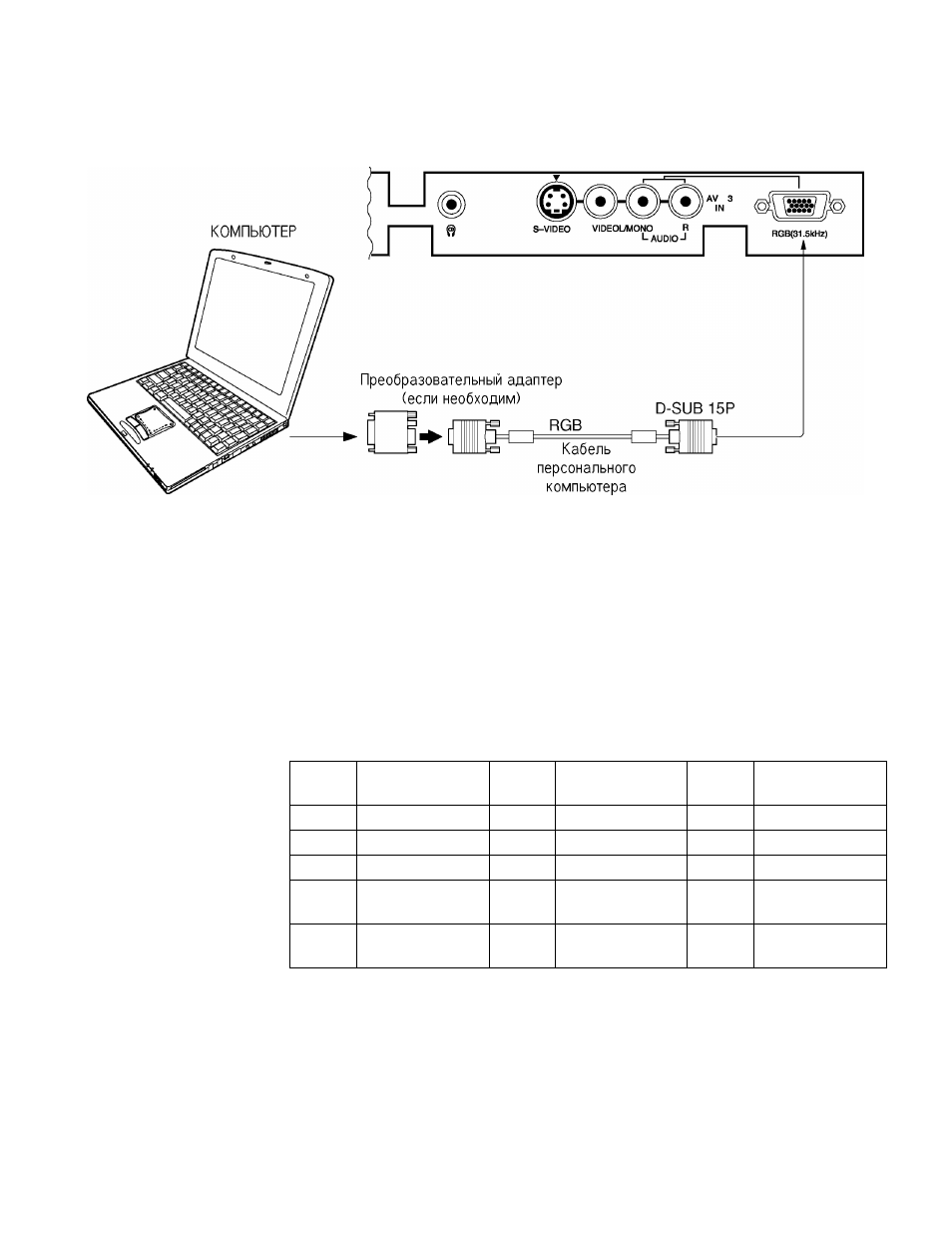

Как подсоединить RGB входных терминалов
Примечания:
• Данный телевизор может быть подключен к персональным компьютерам таким как 640 X 480 (31,5 kHz / 60 Hz) или
640 X 400 (31,5 kHz / 70 Hz) пиксел.
В некоторых случаях другие персональные компьютеры не могут работать с данным телевизором.
Аудио сигнал в RGB вход отсутствует.
Звук режима RGB комбинируется с Аудио сигналом от AV3.
Некоторые модели персонального компьютера не могут быть подсоединены к телевизору.
Продаваемый в торговле адаптер рекомендует использовать кабель RGB (D-sub 15Р) для подсоединения с серией
персональных компьютеров 98, которые имеют (D-sub 15Р терминал) или Компьютер Макинтош к телевизору.
Не нужно использовать адаптер для компьютеров с DOS/V совместимых с D-sub 15Р терминал.
■ Названия сигналов для D-sub 15Р Соединителя
® © @ ® Ф
,
(1^(12 (11)
Расположение PIN для RGB
входного терминала
Номер
PIN
Название сигнала
Номер
PIN
Название сигнала
Номер
PIN
Название сигнала
Ф
R
®
GND (Земля)
®
GND (Земля)
G
GND (Земля)
NC
@
B
®
GND (Земля)
HD/SYNC
®
GND (Земля)
®
NC (Не
подсоединяется)
®
VD
GND (Земля)
GND (Земля)
®
NC (Не
подсоединяется)
14
