Страница 6: Шаг ^ соединение звуковых колонок
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
2

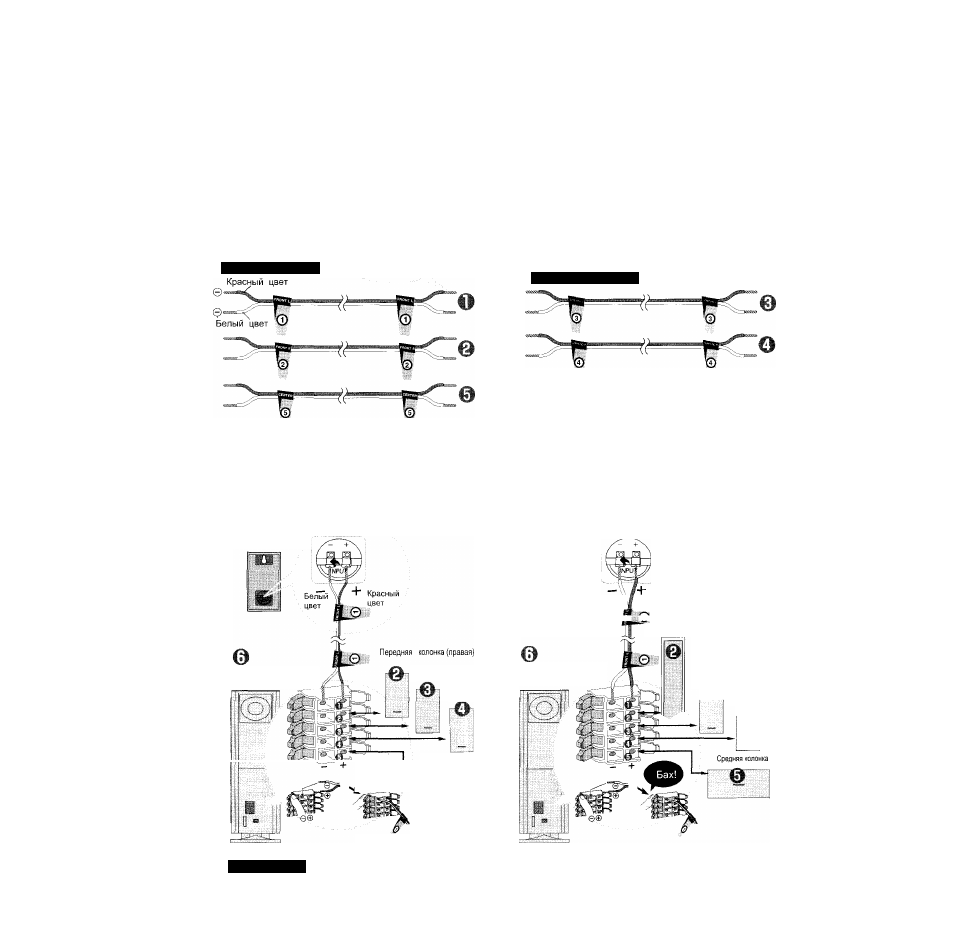

Шаг ^ Соединение звуковых колонок
Фидер для колонок
5 м КабельхЗ.
10м Кабельх2.
Наклейка для
шнура колонок
Приклейте наклейку к шнуру колонок
о
Кабель длиной 5м
|<>
Кабель длиной 10 м
Соединение колонок
Номера наклеек для шнура колонок должны совпадать с номерами клем
ж-|Передняя
колонка
Яш (левая)
Ф
Передняя колонка
(левая)
Красный
Белый
цвет
цвет ^
» V’-;
Передняя колонка(правая)
Активная звуковая
колонка для тяжелых низов
I оредннн К01
Окружная колонка (левая)
Активная звуковая
колонка для тяжелых низов
Окружная колонка
(правая)
Средняя колонка
Окружная колонка (левая)
Окружная колонка
|ку~1 (правая)
ВНИМАНИЕ
Не допускается закорачивать полюсы положительный и трицательный кабелей колонок.
Обеспечить положительный полюс (красный) кабеля колонки должны присоединяться ко клемме
положительного полюса (+), а отрицательный полюс (белый ) кабеля колонки должны
присоединяться ко клемме отрицательного полюса (-).
