15
4. Перейти в начало режима программирования (удобно после разрешения I-10.4 нажать
«VALET» 1 раз и система выйдет из уровня I-10). Извлечь элементы питания из всех брелоков-
меток, находящихся в автомобиле не менее чем на 15 сек. Установить обратно элементы питания
брелоков-меток. При этом базовый блок Pandora DeLuxe 2100 выдаст два коротких сигнала
сирены и иммобилайзер Pandect IS-477 будет записан в систему.
5. С брелока настроить соответствующий режим работы. (см. «Настройка режима работы
HANDS FREE»)
ПРИМЕЧАНИЕ: Возможно параллельное подключение к одному каналу иммобилайзера
Pandect IS-477 и модуля управления замком капота HM-05.
Подключение кодового реле BM-103 к таймерному каналу CH4, совместно с
иммобилайзером Pandect IS-477 запрещено.
Замок
зажигания
Биппер
Светодиод
+12V +12V
+12V
1
6
2
5
3
3
4
5
4
2
6
1
Блокируемая цепь (макс. 20 А)

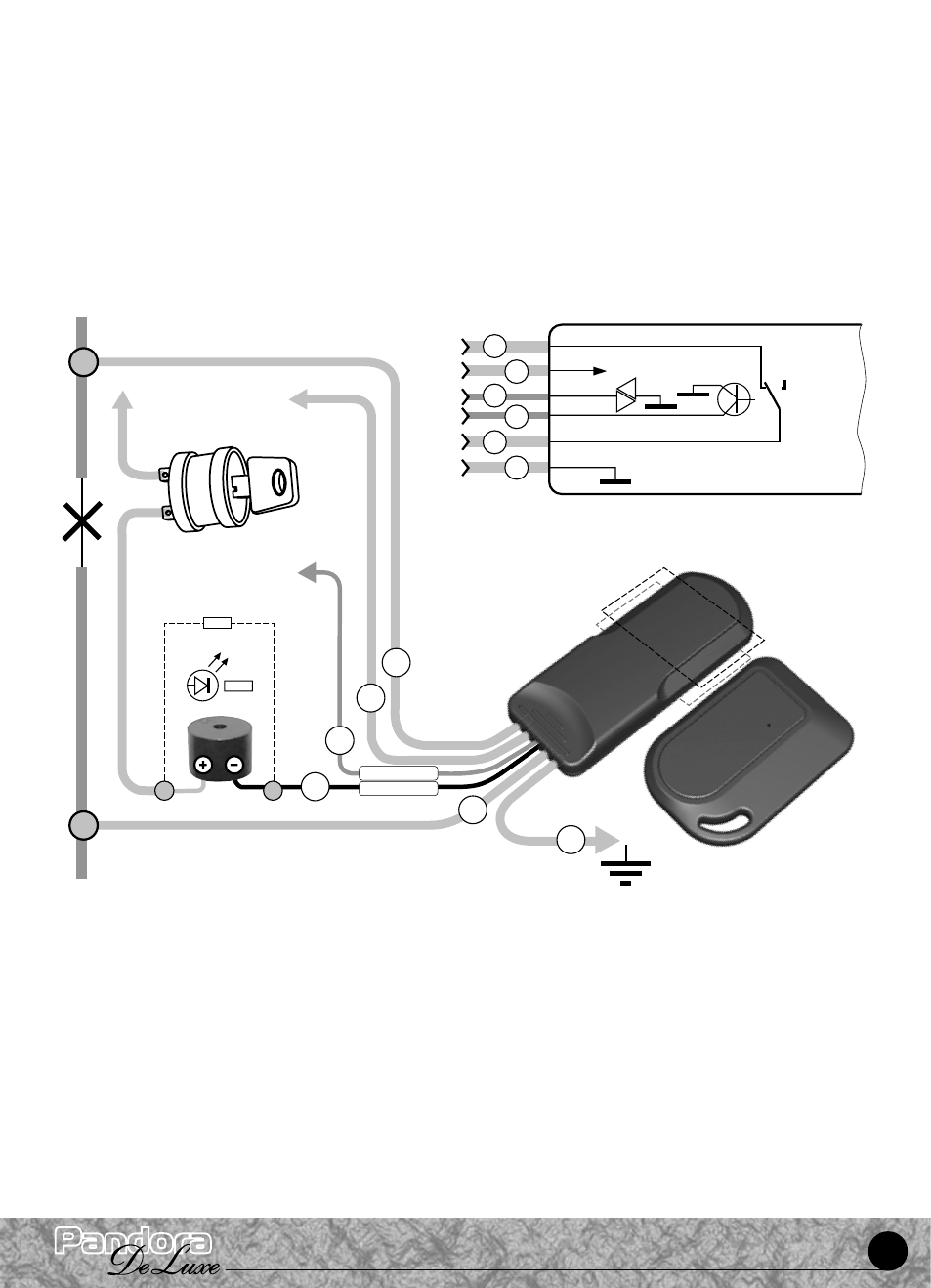

Схема подключения
иммобилайзера
Pandect IS�477
1K
5~10K
Красный Чёрный
GND
300 mA
300 mA
NC
max 20A
nom 10A
Местоположение
встроенной
антенны
Место
встроенной
антенны
зеленый
черный
к таймерному каналу
(по умолчанию � СН4)
базового блока
РЕАЛИЗАЦИЯ РЕЖИМА «ПОДДЕРЖКА ЗАЖИГАНИЯ»
Режим поддержки зажигания позволяет оставить автомобиль, зафиксированный ручным
тормозом, с заведенным двигателем под охраной, вынув при этом ключ зажигания из замка.
Двигатель при этом будет продолжать работать в течение установленного времени 0 - 2 часа, с
точностью до 1-й минуты. При этом контролируются все зоны охраны, исключая только шок-сенсор.
Кроме зон охраны в этом режиме контролируется давление масла в двигателе: если оно станет мало,
система выключит зажигание и подаст сигнал о неисправности на брелок. Нарушение любой из зон
охраны, включая нажатие на педаль тормоза, также вызовет немедленную остановку двигателя.
В системе Pandora DeLuxe режимы «Поддержка зажигания», «Программная нейтраль»,
«Турботаймер» организованы штатным образом с использованием «реле поддержки зажигания
и блокировки» (CH5), но для реализации этих режимов можно использовать и любой другой
таймерный канал. Способ подключения данного реле («С разрывом» или «Параллельно») может
