ALLIGATOR L300 v. 2.5 “Инструкция по установке”     1999 Saturn High-Tech, Inc.
USA
6
Внимание! Не используйте Коричневый провод, если полярность концевых выключателей дверей в
автомобиле +12В (См. Фиолетовый провод).
ВНИМАНИЕ: Если по какой-либо причине Вы используете одновременно концевые выключатели и
отрицательной, и положительной полярности, то после подключения питания к основному блоку системы
обязательно сразу же включите зажигание на несколько секунд и затем выключите.
ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ
Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом система
определяет, находитесь ли Вы внутри или вне автомобиля
Подсоединение: Подсоедините Желтый провод к проводу от замка зажигания, на котором имеется
напряжение + 12В, когда ключ зажигания находится в положениях ON (ВКЛ.) И CRANK (ЗАПУСК), и
напряжение 0В, когда ключ зажигания находится в положениях “OFF” (ВЫКЛ.) и “ACC”.
ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ИМПУЛЬСНЫЙ ВЫХОД 300 мА/КАНАЛ 2.
Темно-синий провод замыкается на массу на 0.8 сек. при нажатии и удерживании Кнопки 2 передатчика в
течение 4 секунд при снятой охране и выключенном зажигании и чаще всего используется для
открывания крышки багажника. Выход канала 2 будет также работать при включенном зажигании, но
только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.
Это транзисторный слаботочный выход (300 мА) и должен использоваться только для управления
катушкой дополнительного реле.

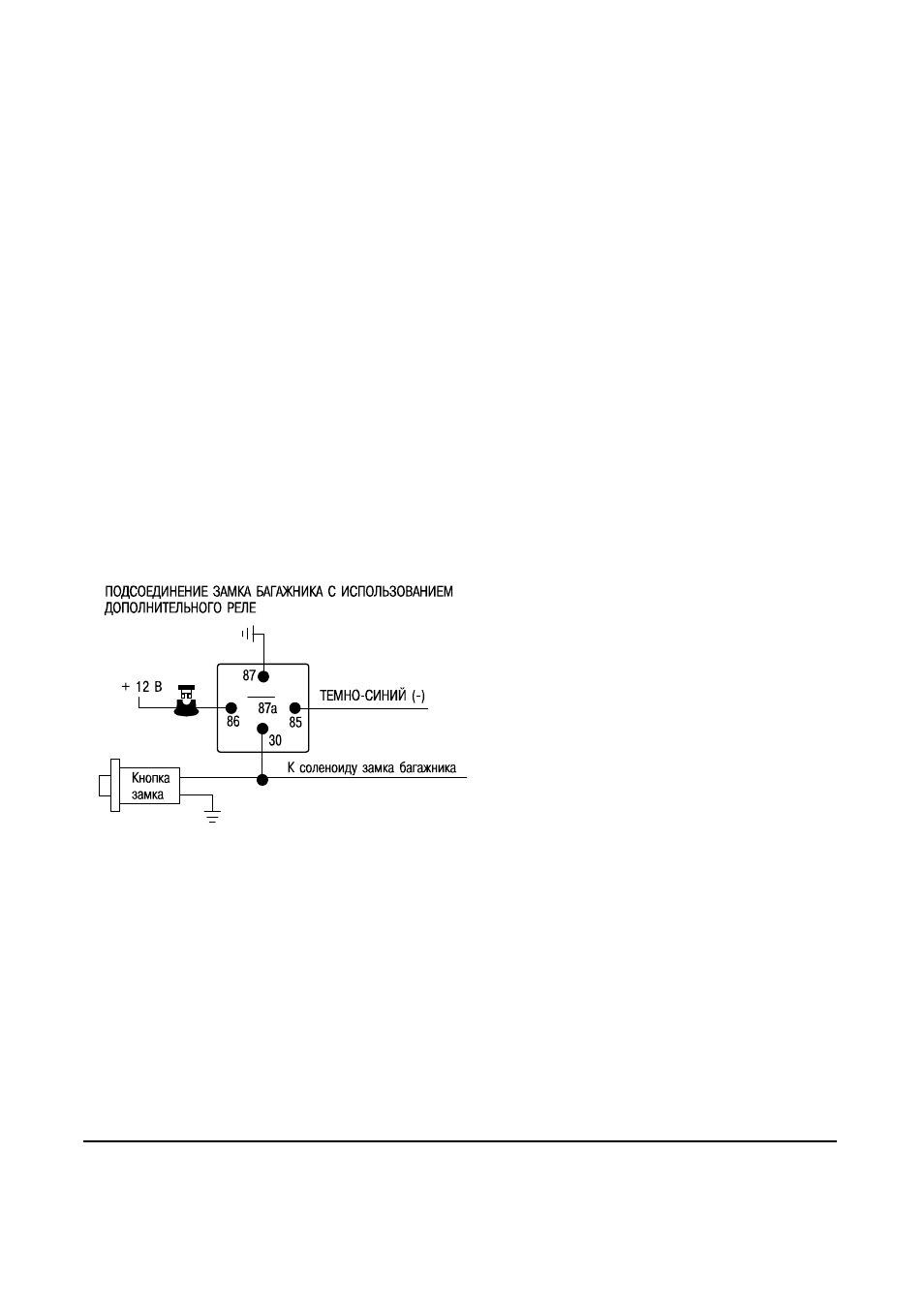

Подсоединение: Подсоедините Темно-синий
провод к клемме 86 дополнительного 30 А реле
и подсоедините остальные контакты реле в
соответствии с выбранной функцией Канала 2.
Внимание!
Подсоединение Темно-синего
провода непосредственно к сильноточным
цепям замка багажника или к некоторым
устройствам дистанционного запуска двигателя
приведет к повреждению основного блока
системы.
ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 300 mA ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ -
БЛОКИРОВКА СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (Требуется установка дополнительного
реле).
Этот провод служит для управления дополнительным реле блокировки стартера.
Подсоединение: Подсоедините Оранжевый провод к клемме 86 дополнительного реле. Подсоедините
клемму 85 реле к проводу от замка зажигания, на который поступает напряжение +12 В, когда ключ
зажигания находится в положении “ЗАПУСК”, и присутствует напряжение 0В, когда ключ зажигания
находится в положении “ВЫКЛ”.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме 87А реле.
Подсоедините другую часть провода к клемме 30 реле.
Примечание: Это блокировка стартера нормально замкнутым реле. При отключении питания охранной
системы блокировка стартера функционировать НЕ будет и автомобиль можно завести.
