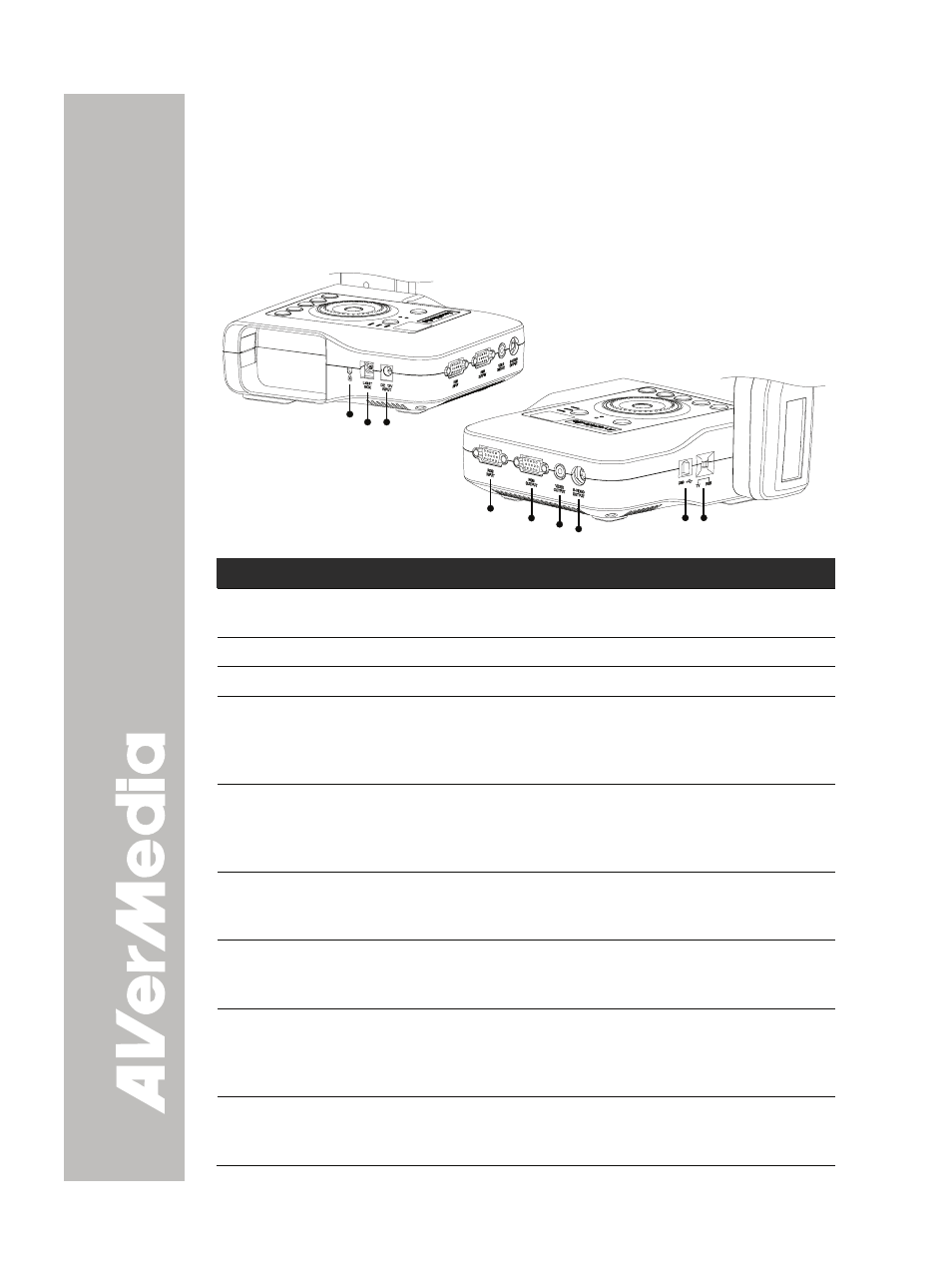

Разъемы на задней, левой и правой панелях CP130 позволяют Вам
соединить устройство с компьютером, графическим монитором или
LCD/DLP проектором, телевизором или другим устройством. Ниже
показаны разъемы, которые расположены на задней, левой и правой
панелях CP130 с их описаниями.
(5) (6)(7)
(8)
(4)
(9)
Rear & Left Panel
(2)(3)
(1)
Right Panel
Порт
Описание
(1) Разъем «антивор»
Разъем для устройств безопасности типа
Кенсингтон.
(2) Световой планшет
Для питания светового планшета.
(3) DC 12V
Соедините адаптер питания с портом.
(4) RGB (VGA) вход VGA
сигнал от компьютера или других
источников проходит через камеру и подается
на ее RGB (VGA) выход. Соедините этот порт
с VGA выходом компьютера.
(5) RGB (VGA) выход
Выводит сигнал с RGB (VGA) входа,
изображение с камеры или изображение из
встроенной памяти на VGA/Mac монитор или
LCD/DLP проектор.
(6) VIDEO выход
(RCA/композитный)
Выводит изображение с камеры или ранее
захваченное изображение из ее памяти на
телевизор или другое видеооборудование.
(7) S-VIDEO выход
Выводит изображение с камеры или ранее
захваченное изображение из ее памяти на
телевизор или другое видеооборудование.
(8) USB порт
Для подключения к РС при использовании
CP130 как USB камеры. Также для передачи
(сохранения) захваченных изображений из
памяти CP130 на РС.
(9) TV / RGB
переключатель
Выполняет переключение между видео
выходами (композитным или S-видео) и RGB
(VGA) выходом.
Левая и задняя панели
Правая панель
