Наименование Функция
(5) Разъем RS-
232/CVBS
Подключение кабеля RS-232/CVBS, идущего в комплекте с
камерой. Разъем RCA выводит видеосигнал из камеры на ТВ
или другое видеооборудование. Разъем RS-232 используется
для подключения к последовательному порту компьютера
или к любой панели управления для централизованного
управления, если таковое потребуется.
(6) Переключатель
TV-RGB (ТВ-ЦС)
Переключатель: TV/ RGB для вывода видео на дисплей через
порт RS232/CVBS (через подключение RCA), или на
выходные порты RGB и DVI-I.
(7) Слот карты SD
Вставьте SD-карту этикеткой вверх.

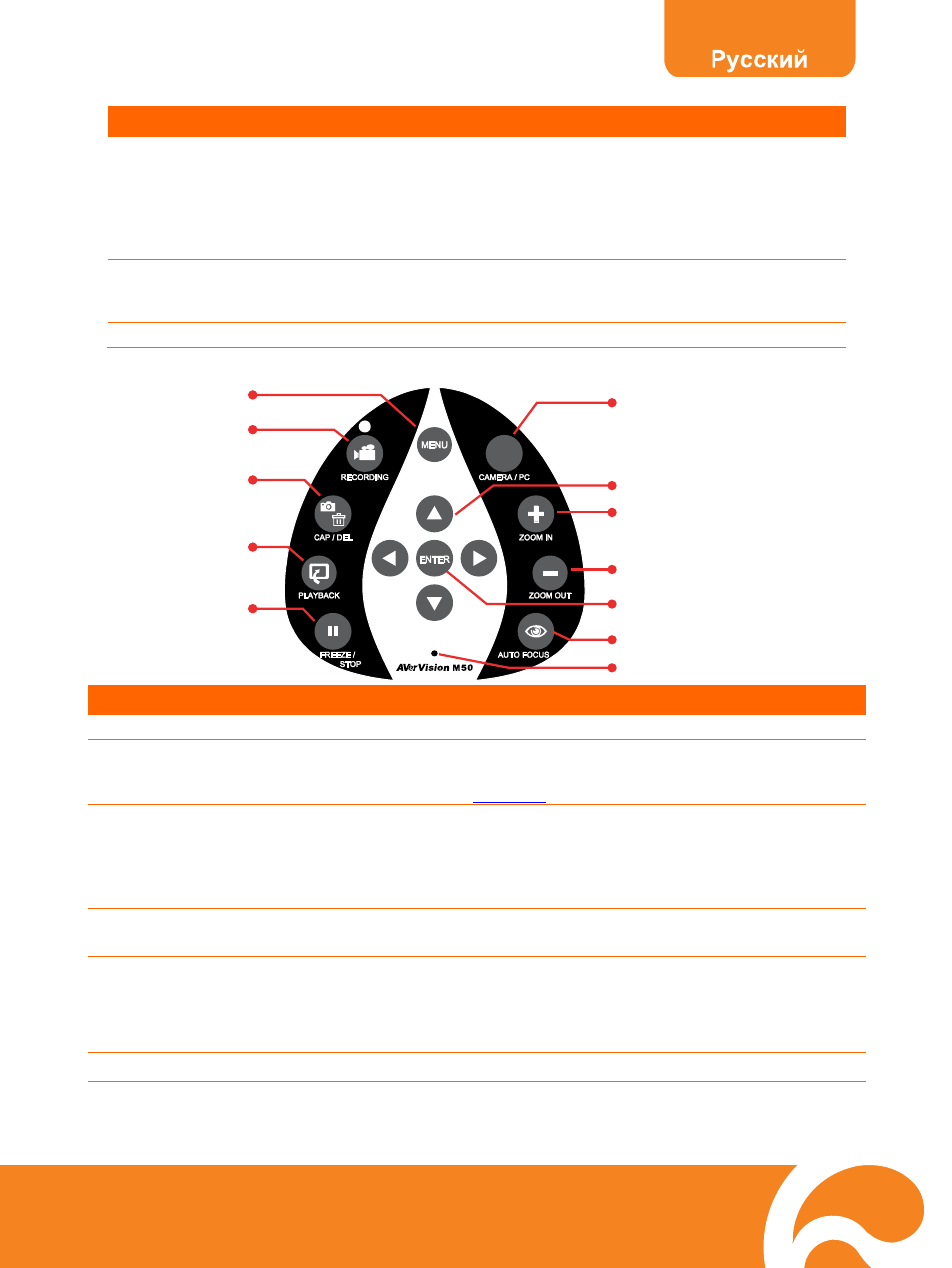

П П а а н н е е л л ь ь у у п п р р а а в в л л е е н н и и я я
(6)
(7)
(9)
(10)
(11)
(1)
(2)
(3)
(4)
(12)
(8)
(5)
(fig. 1.5)
Наименование Функция
(1) MENU
Вход и выход из экранного меню.
(2) RECORDING
Начать/остановить аудио и видеозапись. Аудио и видеозаписи
можно сохранить только на SD-карту или USB флэш-
накопитель. См.
Внешние устройства памяти.
(3) CAP/DEL
-
Фотосъемка в режиме Камера В режиме серийной съемки
вновь нажмите эту кнопку для остановки.
-
Удаление выбранных изображений/видео в режиме
Просмотр.
(4) PLAYBACK
Просмотр записанных в памяти изображений и аудио и
видеофайлов.
(5) FREEZE / STOP
- Пауза и возобновление показа изображения в режиме
Камера.
-
Остановка воспроизведения аудио и видео в режиме
Просмотр.
(6) CAMERA / PC
Переключение между режимами Камера и ПК.
