28

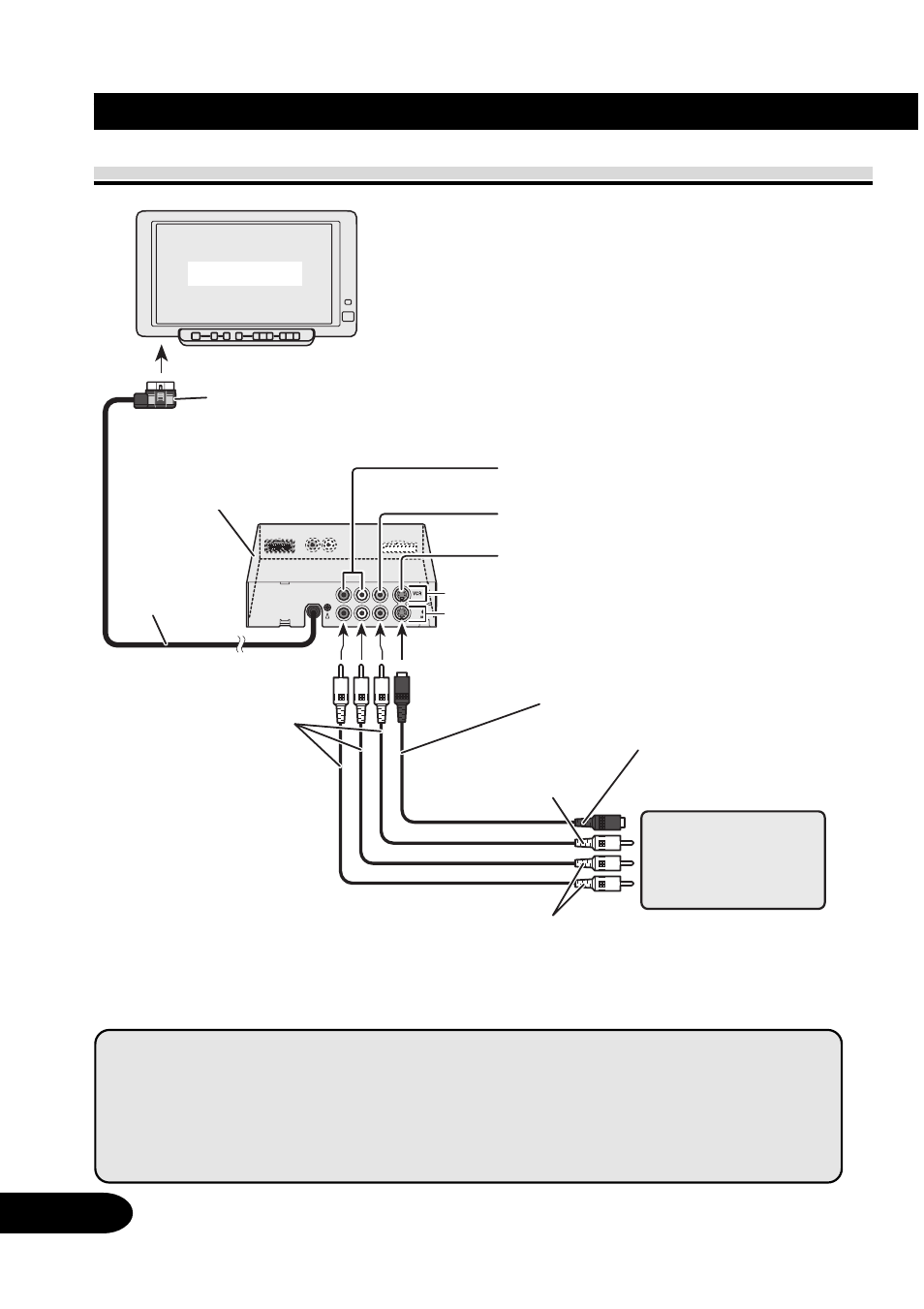

Схема подключения (вход VCR)
Подключение системы
Дисплей
Белый
Скрытый блок
3 м
Аудио вход VCR1 RCA (белый, красный)
Видео вход VCR1 RCA (желтый)
Вход VCR1 S-VIDEO (черный)
Кабель RCA (прода-
ется отдельно)
Вход VCR1
Вход VCR2
Кабель S-VIDEO (продается отдельно)
К выходу S-VIDEO
К выходу VIDEO
Продающееся от-
дельно портативное
видео устройство с
выходом RCA
К выходу AUDIO
Примечание:
N Параметр расположения дисплея этой системы [LOCATION] имеет два значения: [FRONT] (спереди) и
[REAR] (сзади). После установки системы не забудьте настроить этот параметр. (Обратитесь на страницу 20.)
N Если к разъему VCR1 èëè VCR2 подключено другое аудио/видео оборудование, может потребоваться
дополнительная настройка. (Обратитесь на страницу 18.)
N Даже когда на это устройство поступает сигнал S-VIDEO, прием видео сигнала RCA (желтый) также необ-
ходим. В противном случае из гнезда видео выхода этого устройства видео сигнал выводиться не будет.
