HT964TZ-DM_BLVALL_RUS_2044 11/9/09
4:10 PM Page 4
Монтаж
Акустические системы снимаются со стоек.
п

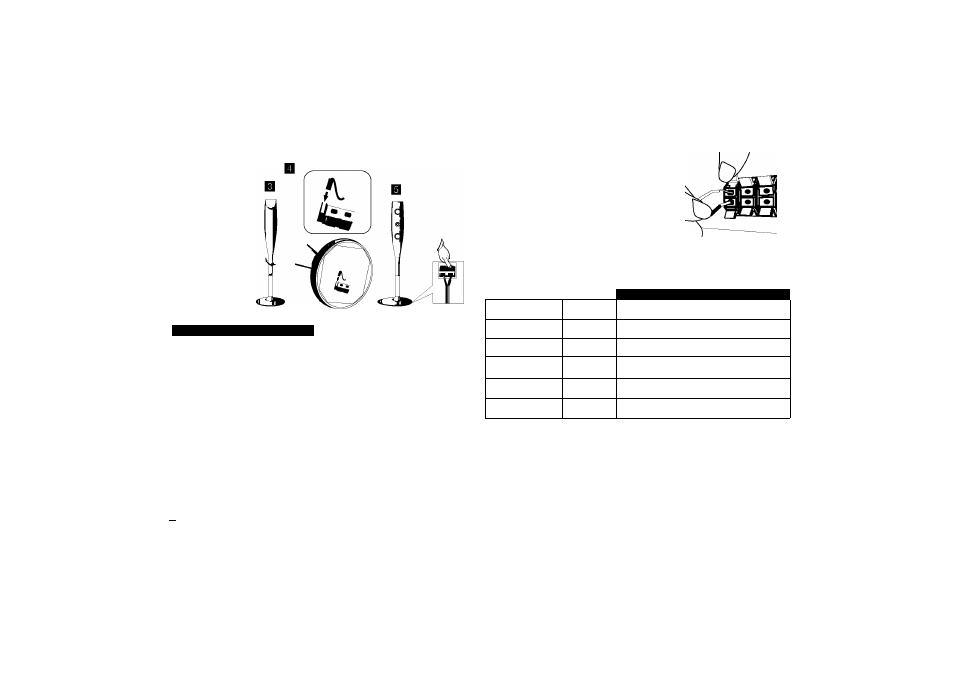

Сборка акустических систем
1
Закрепите стойку на основании путем ее поворота.
2 Протяните соединительный кабель через отверстие в стойке.
3 Закрепите громкоговоритель на стойке путем поворота
громкоговорителя.
4 Подключите громкоговоритель к основанию с помощью
соединительного кабеля.
5 Подсоедините кабель громкоговорителя к соответствующим клеммам
громкоговорителя.
Подключение акустических систем к БУБ-ресиверу
Н в комплект поставки входит шесть кабелей акустических систем.
Каждый кабель маркируется цветной полосой с каждого конца и
подключает одну из шести акустических колонок к ПУП-ресиверу.
В
Подключение проводов к БУБ-ресиверу
Для подключения кабеля к ПУП-ресиверу нажмите на пластиковый
язычок, чтобы открыть терминал подключения. Вставьте провод и
отпустите язычок.
Для каждого из проводов подключите
черный конец к терминалу,
отмеченному значком «-» (минус), а
другой конец к терминалу, отмеченному
значком «+» (плюс).
В Подключение проводов к акустическим системам
Подключение каждого провода производится в соответствии с цветовой
маркировкой.
сËстема|j¡||ji
Расположение
REAR R
Серый
Справа за вашей спиной
FRONT R
Красный
Справа от экрана перед вами
CENTER
Зеленый
Над экраном, непосредственно перед вами
SUB WOOFER
Оранжевый
Можно расположить в любом месте перед
собой.
REAR L
Синий
Слева за вашей спиной
FRONT L
Белый
Слева от экрана перед вами
Чтобы подключить кабель к акустическим системам, нажимайте
пластмассовую площадку контакта на основании каждой акустической
системы, размыкая контакт. Затем вставьте провод и отпустите площадку.
Соблюдайте осторожность в отношении нижеперечисленного
Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы: камера в корпусе акустической системы для
повышения качества звучания низких частот.
Используйте задний динамик на расстоянии не ближе 30см от экрана телевизора или
монитора.
4
