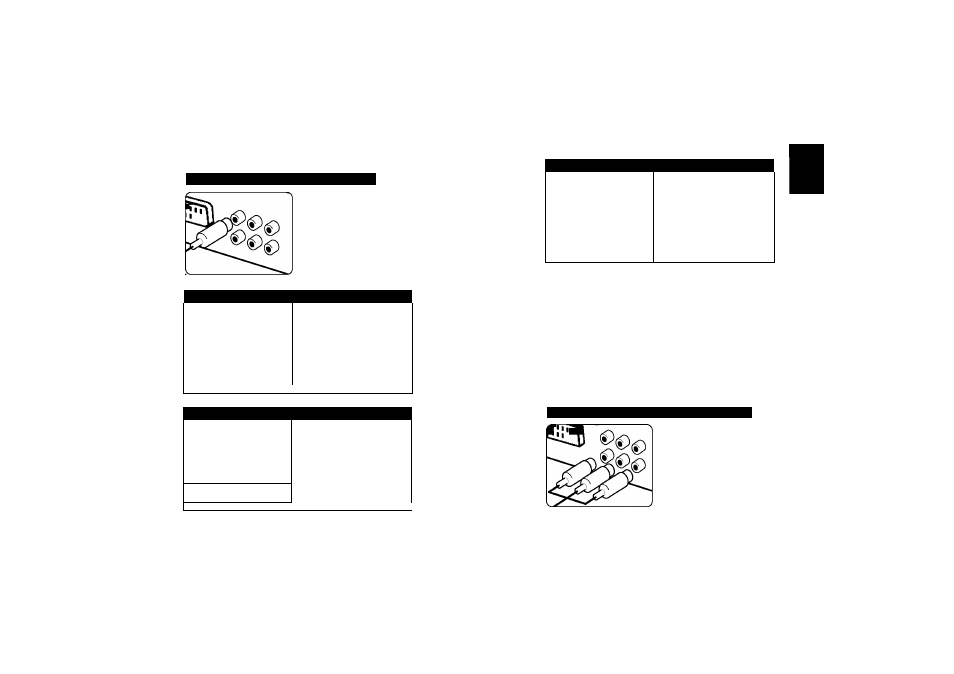

Подключение аппаратуры
a
Соедините кабелями гнезда вашего устройства и телевизора (плеера DVD или любого другого цифрового устройства).
Проверьте разъемы телевизора и выберите соединения
или
в
. Качество изображения улучшается от
□
до
в
.
Подключение через гнездо VIDEO OUT (И)
Соедините гнездо VIDEO
OUTPUT (MONITOR) этого
устройства с
соответствующим
входными
гнездами телевизора кабелем
видеосигнала.
' Подключение входного аудиосигнала '
Гнезда входного аудиосигнала
ресивера имеют цветовую
маркировку (красный цвет -
Л)
правый канал, белый цвет -
левый канал). Если телевизор
оборудован только одним
аудиовыходом (моно),
подключите к левому (белому)
аудиоразъему устройства. ^
^ Подключение антенны радиоприемника FM/ AM ^
РМ - подключение антенны
диапазона РМ .
Наилучшее качество радиоприема
обеспечивается, когда два свободных
конца антенны располагаются на
одной горизонтальной линии.
АМ - гнездо для подключения
рамочной антенны АМ - диапазона.
'S—^^
У
^ Подключение через гнездо SCART (И) ^
г '1
Соедините гнездо Вашего
блока "TO TV" и
üjj!'■ •
11
гО
соответствующее гнездо
телевизора кабелем SCART.
№ 1--------------- Л
'S----------------------------------- ^
J
Подключение компонентного видеосигнала (B)
Соедините гнезда выходного
компонентного видеосигнала
ресивера COMPONENT
VIDEO (PROGRESSIVE
SCAN) OUTPUT
соответствующими гнездами
телевизора кабелем Y PB PR.
b Подключите сетевой шнур к источнику питания.
