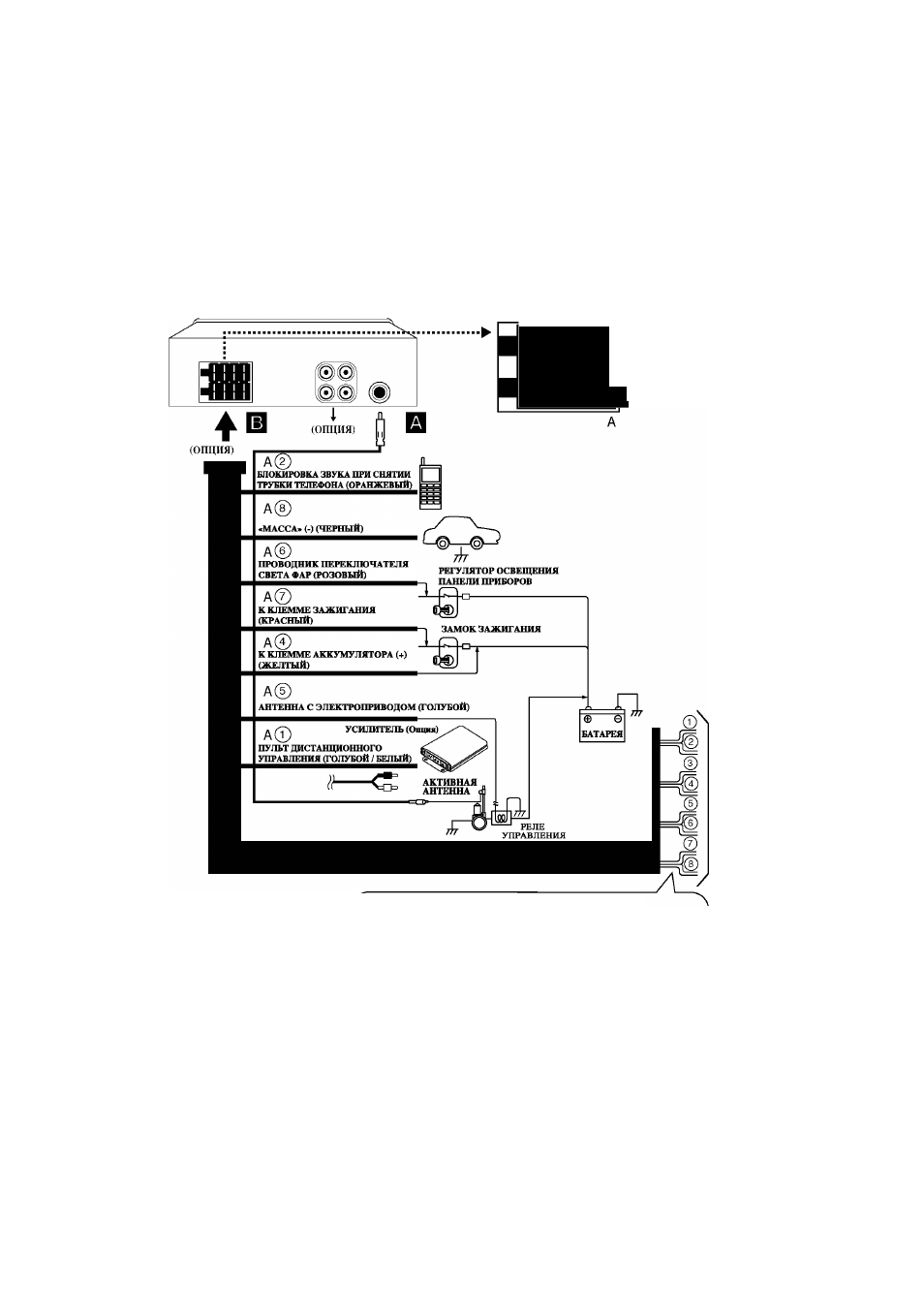

Схема подключения
Перед подключением удостоверьтесь, что переключатель зажигания находится в положении
«выключено» и отключите клемму аккумулятора, чтобы предотвратить короткое замыкание.
В
®|®|®|©|
®|®|®|®|
®|®|®|®|
®
1
®
1
®
1®1
К динамику
К транспортному
средству
С
в ф. Фиолетовый: Правый задний +
В ®. Фиолетовый в черную полоску: Правый задний -
в ®. Серый: Правый передний +
В ®. Серый в черную полоску: Правый передний -
В ®. Белый: Левый передний +
В ®. Белый в черную полоску: Левый передний -
В ®. Зеленый : Задний левый +
В ®. Зеленый в черную полоску: Задний левый -
