Подключение
Осторожно:
• Подключайте прибор к телевизору напрямую. Настройте
телевизор на использование соответствующего видеовхода.
• Не подсоединяйте звуковой выход прибора к входу
для микрофона (для записи) стереосистемы.
Подключение к ТВ и Дек
о
дер(или
сл
ут
ник)

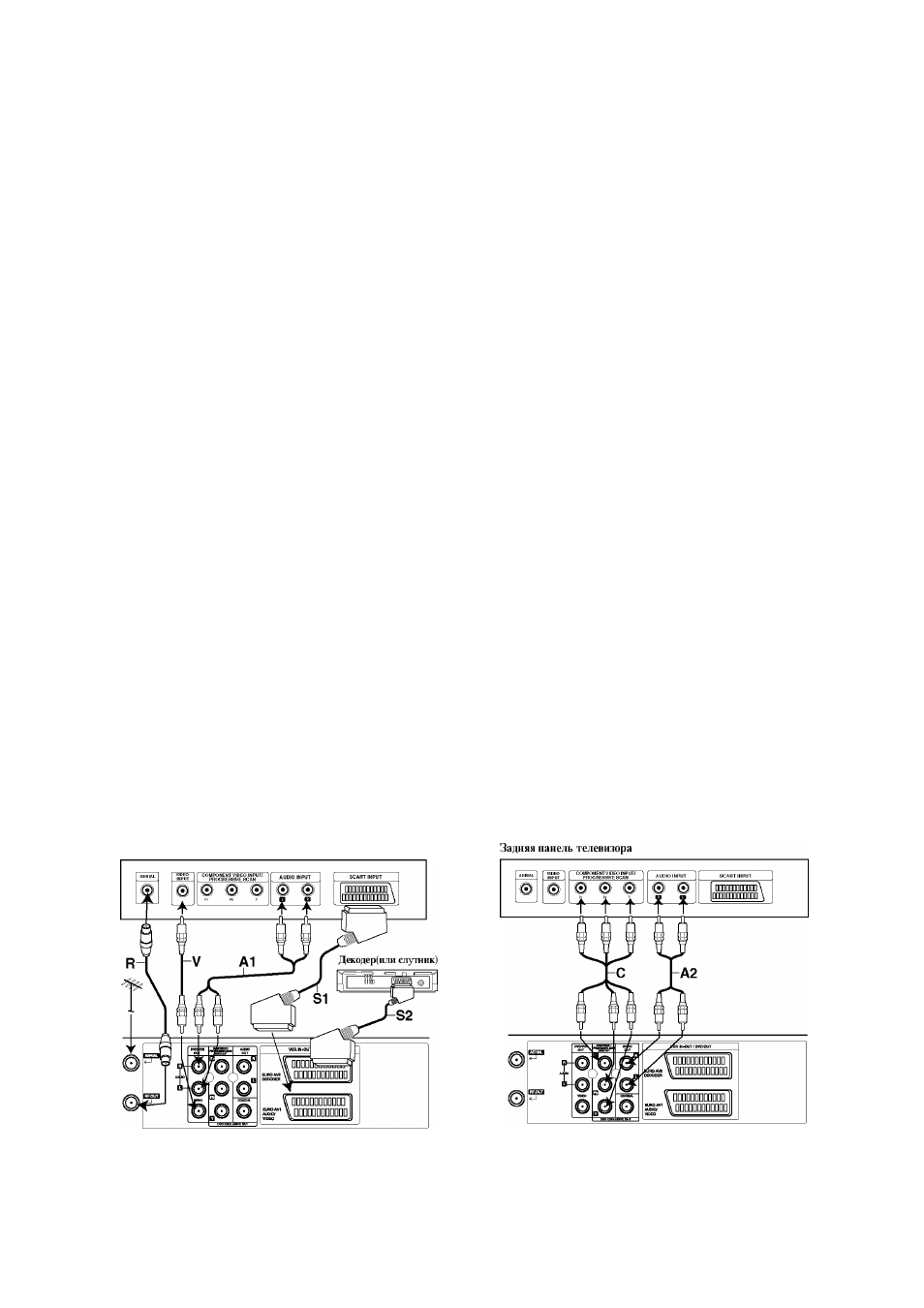

Подключайте прибор одним из следующих способов в
зависимости от возможностей оборудования.
Простое соединение (AV)
1.
Соедините кабелем RCA-SCART разъем EURO AV1
AUDIO/VIDEO прибора на задней стенке с входным
разъемом RCA телевизора. (S1).
2. Нкоторы тлвизионны вщатльны компании прдают
кодированны тлвизионны сигналы, прим и
расшифровка которых возможны только с помощью
спциально приобртнного или арндованного дкодра.
Вы можт подключить такой дкодр (дшифратор) к
разъму EURO AV2 DECODER на заднй панли. (S2).
------------------------------------- или---------------------------------------
1. При помощи видеокабеля (V) соедините гнездо
выхода VIDEO (DVD/VCR OUT) DVD -плеера с
соответствующим видеовходом телевизора.
2. При помощи аудиокабелей (A1) соедините гнезда
левого (L) и правого (R) каналов (блок выходов
DVD/VCR OUT), к соответствующим разъемам
телевизора.
Примечания:
Кодированный телевизионный сигнал (например,
CANAL+ или PREMIERE) не декодируется в режиме
1W(см. стр. 25).
Простое соединение (RF)
1. Подсоедините кабель комнатной или наружной
антенны к разъему AERIAL на задней панели прибора.
2. Подсоедините прилагаемый RF кабель к разъему для
антенны телевизора и к разъему RF. OUT на задней
панели прибора (R).
Задняя панель телевизора
Подсоединение DVD
Подключение компонентного видео
1. Соедините выходные разъемы COMPONENT/ PRO
GRESSIVE SCAN VIDEO OUT на плеере DVD+VCR
с соответствующими входными разъемами на
телевизоре с помощью дополнительного кабеля Y Pb
Pr (C).
2. Подсоедините левый и правый выходы AUDIO OUT
разъёмы системы к левому и правому звуковому
входу телевизора при помощи аудио кабелей (A2).
Подключение прогрессивного сигнала
• Если Ваш телевизор поддерживает систему высокой
четкости, можно повысить разрешение
видеоизображения, подключив плеер DVD через
прогрессивный видеовыход.
• Если Ваш телевизор не поддерживает прогрессивную
развертку, подключение DVD проигрывателя через
прогрессивный видеовыход приведет к искаженному
изображению.
1. Соедините выходные разъемы COMPONENT/ PRO
GRESSIVE SCAN VIDEO OUT на плеере DVD с
соответствующими входными разъемами на телевизоре
с помощью дополнительного кабеля Y Pb Pr.
2. Подсоедините левый и правый выходы AUDIO OUT
разъёмы системы к левому и правому звуковому
входу телевизора при помощи аудио кабелей.
Примечания:
• Для получения прогрессивной развертки в установочном меню
выберите опцию ”On” (Вкл.) для команды Progressive (см. стр. 17).
• Построчная развертка не работает при аналоговом
подключении видеосигнала (желтое гнездо
видеовыхода VIDEO OUT).
«e
ва
о
н
о
ь.
н
о
С
З!
1
дняя стгенка прибо]:
1
а (п{)ост'ое соединение)
Задняя стгенка прибора (пр)остое соедиштние)
