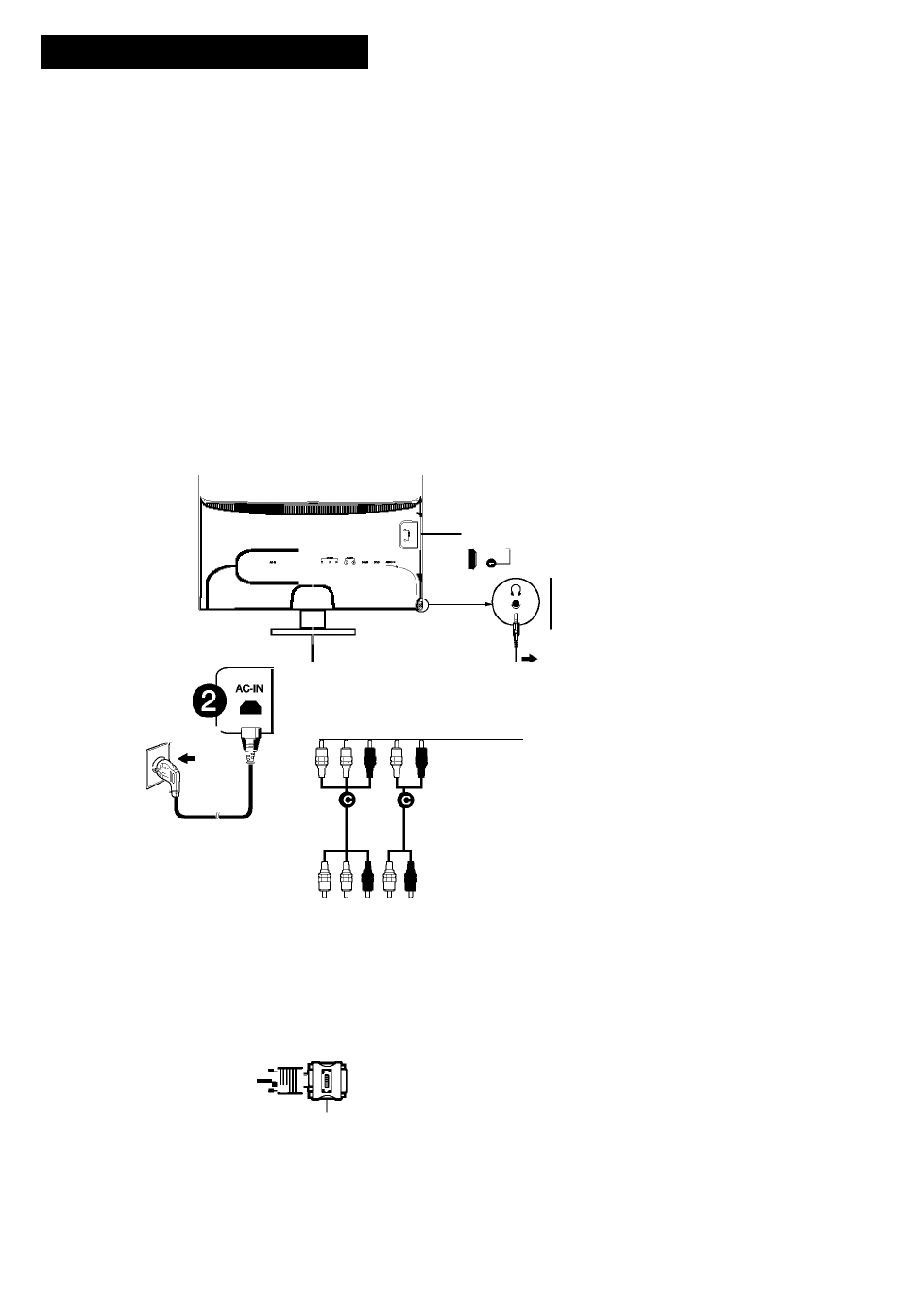

Подключение монитора
Подключение к компьютеру/оборудованию аудио-видео
1
.
Прежде чем устанавливать монитор, отключите его, компьютерную систему и
другие периферийные устройства от электросети.
2
.
Подключите кабель входного сигнала О и шнур питания ^, затем затяните
винт кабеля сигнала.
О Подсоедините кабель DVI-D (цифровой сигнал)
© Подсоедините кабель D-sub (аналоговый сигнал)
@ Подсоедините кабель VIDEO и AUDIO
Q Подсоедините кабель HDMI (HDMI1, HDMI2)
ПРИМЕЧАНИЕ
■ Это упрощенная схема задней панели устройства.
■ На ней показана обобщенная модель, но ваш монитор может отличаться от изображенного.
I ®П_ РЗ—
РЗ»—©
Оборудование AV
(приставка Set-Top Box,
DVD, Video (Видео),
► Video Game Console
nQ (Видеоигровая
консоль))
■
HDMI является оптимальным
стандартом для телеоборудования.
■
Неподдерживаемый ПК.
У разных моделей может
отличаться
Выход для наушников
Настенная розетка
р VIDEO 1 pAUDIOL|
^
Y Рв P
r
Ф
&
D-SUB DVI-D AUDIO IN
I
S ® # в в
** Л
t
t
t
t
t
S
”
Y
Ш
. Вход ПК
Цифровой сигнал 0У!-0
, (Эта функция доступна не во всех странах.)
РС
РС
♦ ♦ ♦ ♦ ♦
• • • # •
О С* Ф О О
LrnJ
DVD-плеер или другая аппаратура с
компонентным портом
При использовании разъема кабеля входного
сигнала D-Sub для Macintosh:
MAC
Адаптер для MAC
Для компьютерной системы Apple Macintosh требуется специальный
адаптер для перехода с 15-контактного разъема D-sub VGA с 3рядами
контактов (на кабеле, входящем в комплект поставки) на 15-контактный
разъем с 2 рядами контактов.
