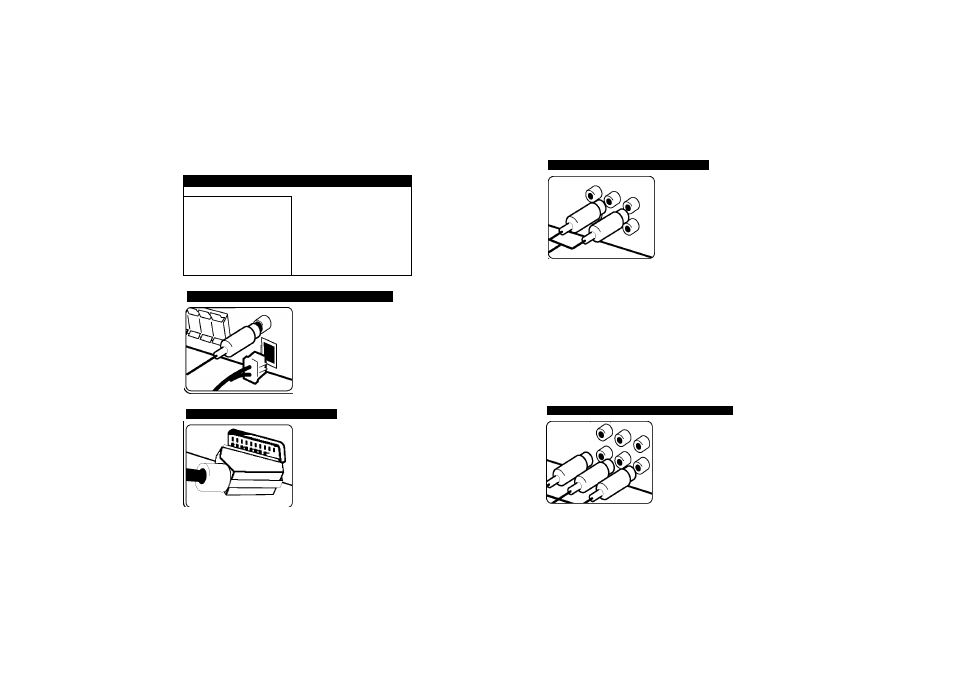

Подключение аппаратуры

a

Соедините кабелями гнезда вашего устройства и телевизора (плеера DVD или любого другого цифрового устройства).

I

Подключение входного аудиосигнала

' Подключение через гнездо VIDEO OUT "

.-¿ГА

Соедините гнездо VIDEO

OUTPUT (MONITOR) этого

устройства с

соответствующим входными

гнездами телевизора кабелем

видеосигнала.

^

J

Подключение антенны радиоприемника AM/FM

АМ - гнездо для подключения
рамочной антенны АМ- диапазона.
РМ - подключение антенны
диапазона РМ.
Наилучшее качество радиоприема
обеспечивается, когда два свободных
конца антенны располагаются на
одной горизонтальной линии.

Гнезда входного аудиосигнала
ресивера имеют цветовую
маркировку (красный цвет - правый
канал, белый цвет - левый канал).
Если ваш телевизор оснащен только
одним гнездом входного
аудиосигнала (монофонический
звук), подключите к нему левый
канал ресивера (белое гнездо).

Подключение через гнездо SCART

Соедините гнездо TV и

соответствующее гнездо

телевизора кабелем SCART.

в Подключите сетевой шнур к источнику питания.

Подключение компонентного видеосигнала

Соедините гнезда выходного

компонентного видеосигнала

ресивера COMPONENT

VIDEO (PROGRESSIVE

SCAN) OUTPUT с

соответствующими гнездами

телевизора кабелем Y PB PR.

5
