Подключение
Подключение акустической системы к устройству____________
Подключите кабели к устройству.
Совместите цветную полоску каждого провода с окрашенным в тот же цвет
контактом соединения на задней панели устройства.

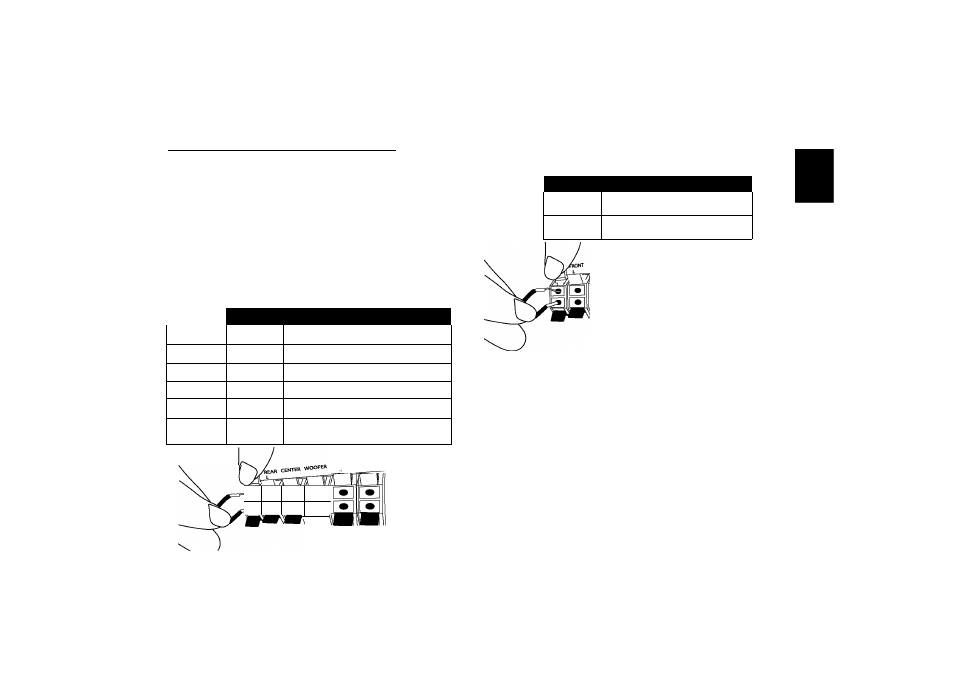

Чтобы подключить кабель к устройству, нажмите на каждую пластмассовую
пластинку подушечкой пальца, чтобы открыть контакт. Вставьте провод и
отпустите пластинку.
Разъем откроется, чтобы принять кабель.
МОДЕЛЬ МВВ-В713Х
Подключите красный конец каждого провода к контактам, отмеченным знаком
«+» (плюс), а другой конец к контактам, отмеченным знаком (минус).
Чтобы подключить кабель к центральным колонкам, нажмите на каждую
пластмассовую пластинку подушечкой пальца, чтобы открыть соединительные
контакты в задней части по центру колонки. Вставьте провод и отпустите
пластинку. (МОДЕЛЬ МПП-П713Х)
КОЛОНКА ПОЛОЖЕНИЕ
Серый
Задняя
За зрителем и справа
Синий
Задняя
За зрителем и слева
Зеленый
Центральная
Над экраном, непосредственно перед зрителем.
Оранжевый
Сабвуфер
Красный
Передняя
Перед зрителем, справа от экрана.
Белый
Передняя
Перед зрителем, слева от экрана.
FRONT
D
L
1 * * 1
И
! • !
! • !
1 * 1 ! • !
МОДЕЛЬ MDD-D263X
Красный
Белый
КОЛОНКА ПОЛОЖЕНИЕ
Передняя
Перед зрителем, справа от экрана.
Передняя
Перед зрителем, слева от экрана.
А
Подключите красный конец каждого провода к
контактам, отмеченным знаком «+» (плюс), а
другой конец к контактам, отмеченным знаком
«-» (минус).
Соблюдайте осторожность в отношении нижеперечисленного
• Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора акустической системы.
• Фазоинвертор акустической системы: камера в корпусе акустической системы
для повышения качества звучания низких частот.
Работа пульта дистанционного управления
Направьте пульт дистанционного управления на датчик и нажимайте кнопки.
Установкабатареи^ультади£танни2нн2Г2..уПЕа,л£ни2^^^^^^^^^^^^^—
Снимите крышку отсека для батареи, расположенную сзади на пульте
дистанционного управления, и вставьте две батареи R03 (размер ААА),
соблюдая полярность © и 0. Не смешивайте старые и новые батареи. Никогда
не смешивайте батареи разных типов (стандартные, щелочные, и т.д.).
DVD Мини-система Hi-Fi I ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
5
