Монтаж
Акустические системы снимаются со стоек.

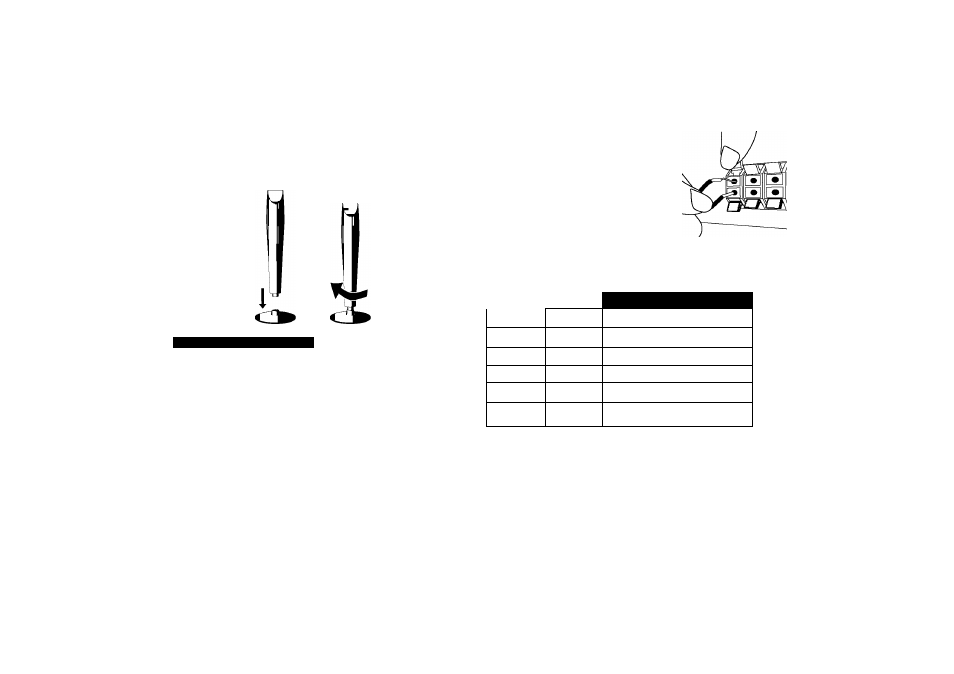

Сборка акустических систем
Закрепите акустическую систему на основании, повернув ее.
Крепление акустических систем к БУБ-ресиверу
Ц в комплект поставки входит шесть кабелей акустических систем.
Каждый кабель маркируется цветной полосой с каждого конца и
подключается к ПУП-ресиверу.
В Подключение проводов к БУБ-ресиверу
Подключите каждый провод, промаркированный цветной полоской, к
контакту с такой же цветовой маркировкой на задней панели ПУП-
ресивера. Чтобы подключить каждый провод к ПУП-ресиверу, нажмите
пластмассовую площадку контакта, размыкая его. Затем вставьте провод и
отпустите площадку.
Красный конец каждого провода
подключается к разъему с маркировкой
+ (плюс), черный конец - к контакту с
маркировкой - (минус).
Подключение проводов к акустическим системам
Подключение каждого провода производится в соответствии с цветовой
маркировкой.
писпем ш1нн Расположение
Серый Тыловая Справа за вашей спиной
Синий Тыловая Слева за вашей спиной
Зеленый Центральная Над экраном, непосредственно перед вами
Оранжевый Сабвуфер
Красный Фронтальная Справа от экрана перед вами
Белый Фронтальная Слева от экрана перед вами
А
Чтобы подключить кабель к акустическим системам, нажимайте
пластмассовую площадку контакта на основании каждой акустической
системы, размыкая контакт. Затем вставьте провод и отпустите площадку.
Соблюдайте осторожность в отношении нижеперечисленного
Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы: камера в корпусе акустической системы для
повышения качества звучания низких частот.
4
