Подключение монитора
Подключение к компьютеру
1.

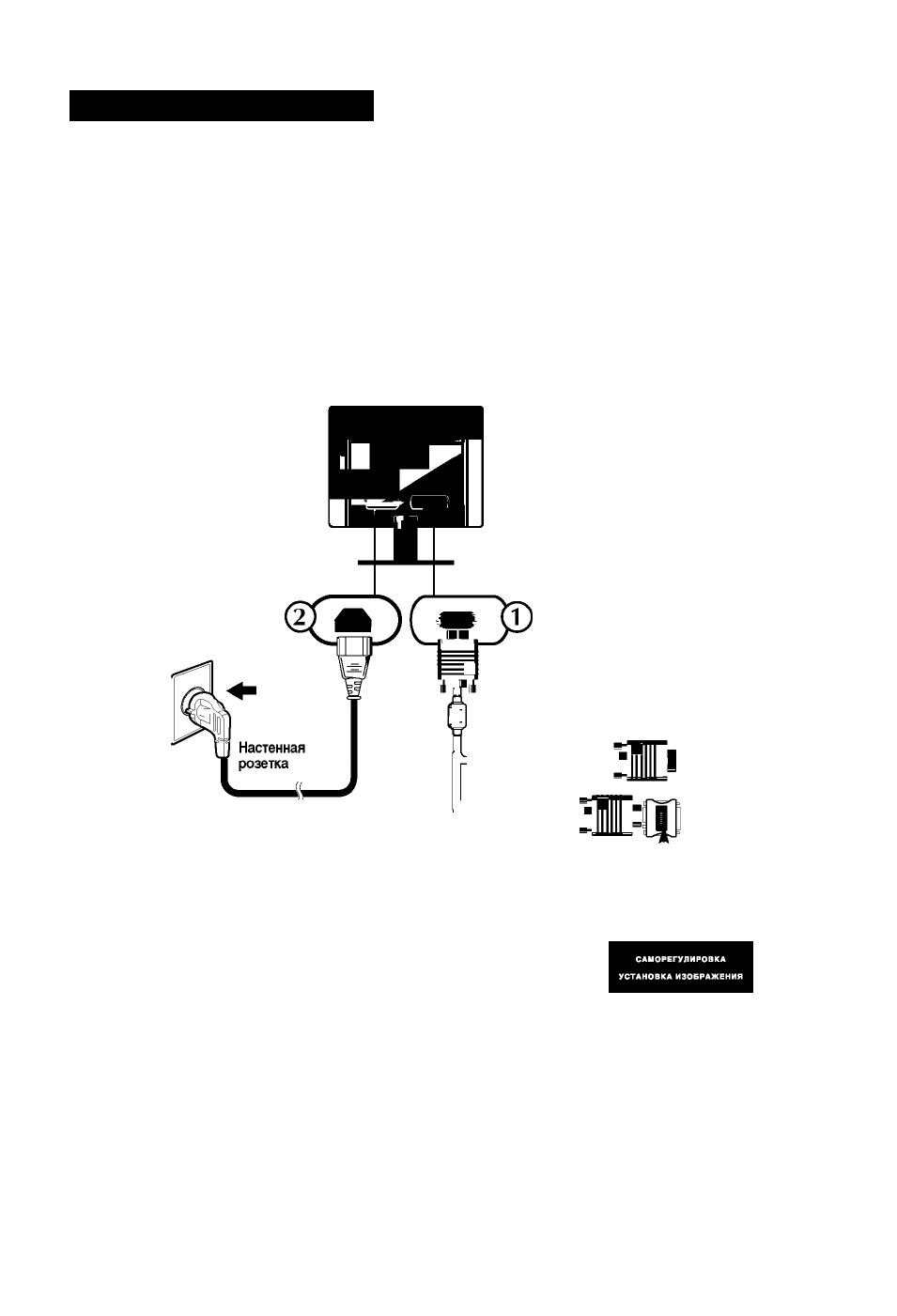

Обязательно выключите компьютер и телевизор. Подключите кабель согласно
приведенной ниже схеме от ф к
ф
.
О Подключите кабель Dsub (РС).После этого заверните винты для фиксации
соединения.
0 Подключите кабель Dsub (Mac)
ПРИМЕЧАНИЕ
■ Это упрощенная схема задней панели устройства.
■ На ней показана обобщенная модель, но ваш монитор может отличаться от изображенного.
■ Пользователь должен применять экранированный сигнальный интерфейсный кабель (15-
разъемный кабель D-sub, кабель DVI) с ферритовым сердечником, стандартно используемый с
устройствами данного типа.
Кабель питания
Сигнальный кабель
У разных моделей может отличаться.
о
PC
■ MAC
Адаптер для MAC
=
/]^я компьютерной системы Apple Macintosh
требуется специальный адаптер для перехода с 15-
конта^ного разъема Dsub VGA с 3 рядами конта^ов
(на кабеле, входящем в компле^ поставки) на 15-
конта^ный разъем с 2 рядами конта^ов.
Нажмите кнопку сЬ на передней панели, чтобы включить
питание. включения питания монитора автоматически
выполняется функция
"Self Image Setting Function"
(функция автоматической настройки изображения).
ПРИМЕЧАНИЕ
"Фнкция "Self Image Setting Function"?
Эта функция обеспечивает оптимальные настройки
изображения. Когда пользователь подключает монитор в первый раз, эта функция автоматически
регулирует настройки изображения, чтобы они были оптимальными для отдельных входных сигналов.
"Функция "AUTO(A
bto
)"?
Если во время работы монитора либо после смены разрешения экрана
возникают следующие проблемы: изображение расплывается или искажается, символы теряют
четкость, происходит мерцание экрана, нажмите кнопку АиТО(Авто), чтобы улучшить качество
изображения.
