Подключение
Предостережение
Перед подключением удостоверьтесь, что
переключатель зажигания находится в положении
«выключено» и отключите клемму 0 аккумулятора,
чтобы предотвратить короткое замыкание.
^ Примечания
• Выполняйте подключения правильно в
соответствии со схемой соединений.
• Никогда не используйте провод 0 каждого
динамика в качестве общего.
□ От антенны
Ш От входного гнезда усилителя мощности
(2 канала или 4 канала: по выбору)
В к электропроводке автомобиля в
соответствии с цветами проводов
• ГОЛУБОЙ/БЕЛЫЙ: Данный кабель
подключается к усилителю мощности
(дистанционный).
• ОРАНЖЕВЫЙ: Данный кабель
подключается к телефонной линии.
• ЖЕЛТЫЙ: Данный провод предназначен для
подключения дублирующей (резервной) клеммы,
на которой питание всегда присутствует.
• Синий: Данный провод предназначен для
подключения полностью автоматической
антенны с электроприводом.
Для автомобилей, снабженных
антенной с электроприводом, антенна
должна подключаться к клемме
переключателя реле управления.
Данный провод не используется в
автомобилях с ручными или
полуавтоматическими антеннами.
• РОЗОВЫЙ: Данный провод предназначен
для подключения линии регулятора света.
• КРАСНЫЙ: Данный провод предназначен
для подключения к клемме, с которой подается
питание, когда переключатель зажигания
установлен в положение «ACC» (аккумулятор).
• ЧЕРНЫЙ: Данный кабель предназначен
для заземления.
В D Подключение устройства смен^г
компакт-дисков (опционально)
• Ваш автомобильный приемник может
работать в качестве блока управления
устройством смены компакт-дисков,
которое вы можете приобрести позже,
если вы его еще не купили.
• Подходящий шнур, показанный на
схеме, поставляется вместе с
устройством смены компакт-дисков.

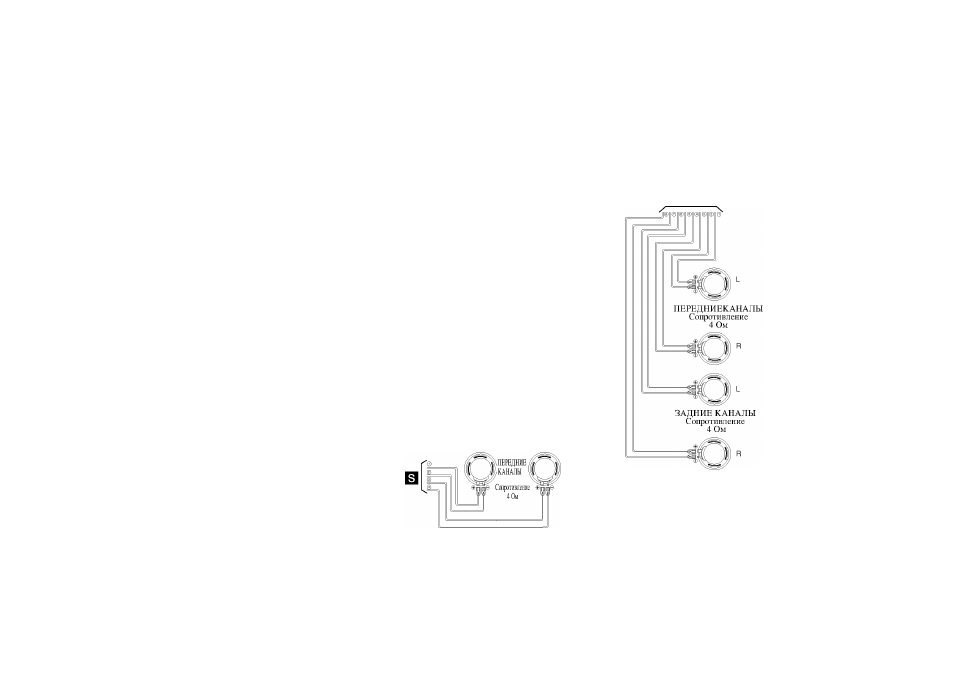

Подключение 2-х динамиков
Подключение 4-х динамиков
□
0)
L
R
