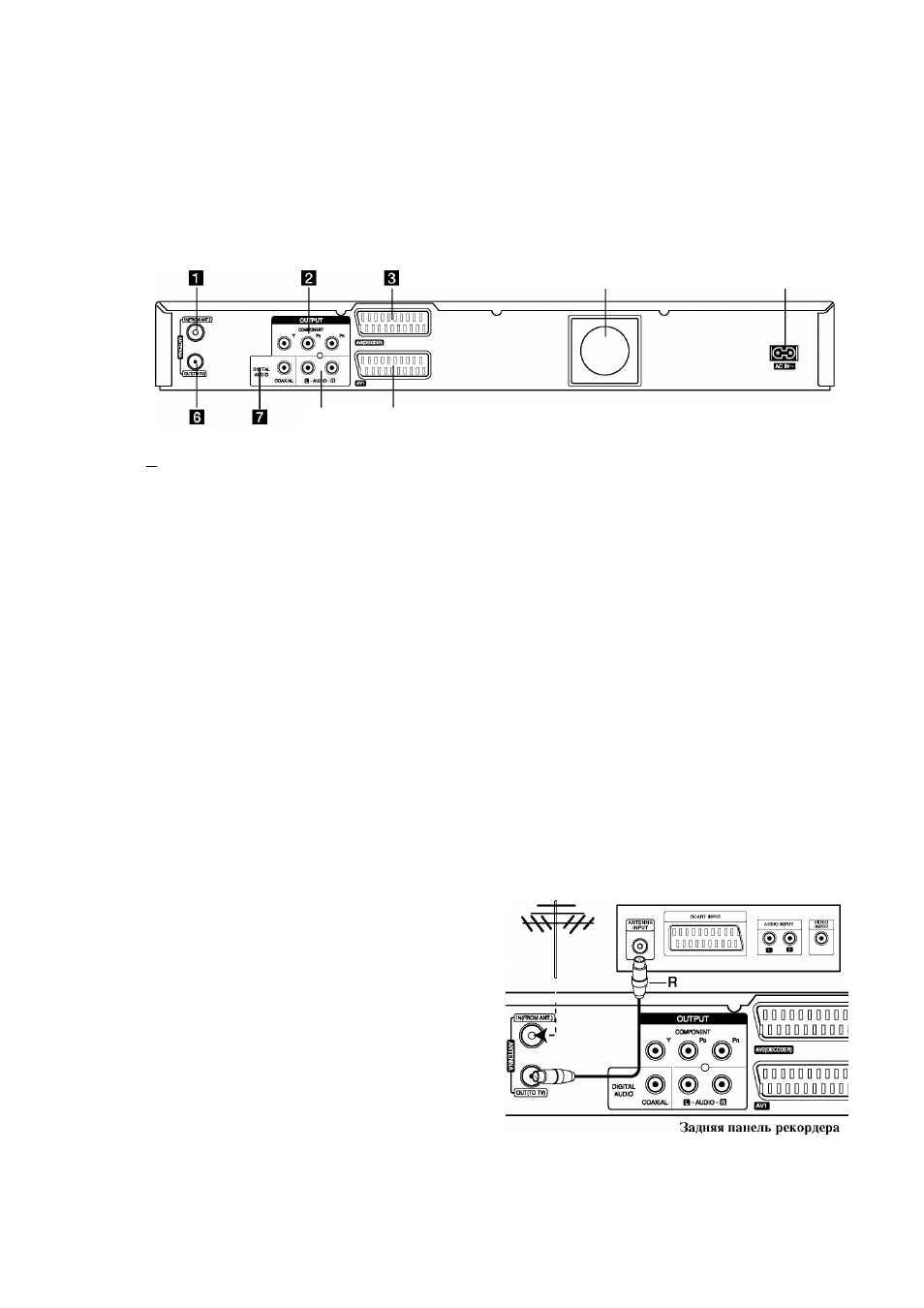

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Подключение и настройка
Задняя панель
□
e
h
П Антенный вход
Сюда подключается антенна.
b
Разъем COMPONENT OUTPUT (Y P
b
P
r
)
Подключение к телевизору с входами Y P
b
P
r
.
c
Разъем типа SCART AV 2 DECODER
Подключите аудио- видеовыход внешнего
источника (декодера платного телевидения,
декодера каналов кабельного телевидения,
видеомагнитофона и т. д.).
□ Охлаждающий вентилятор
e
Шнур питания для подключения к сети
переменного тока (AC IN~)
Подключите к источнику питания.
Антенный выход
Через этот выход сигнал с антенного входа
подается на телевизор или видеомонитор.
В Коаксиальный выход (Гнездо цифрового
звукового выхода)
Подключите к цифровой (коаксиальной)
аудиоаппаратуре.
h
audio
output
(левый/правый канал)
Соединяется со звуковыми входами телевизора.
i Разъем типа SCART AV 1
Соедините с разъемом SCART телевизора.
Подключение антенны
Отключите антенный кабель от входа телевизора и
вставьте его в гнездо антенного входа с обратной
стороны рекордера. Соедините кабелем выходное
антенное гнездо рекордера с антенным входом
телевизора.
Подключений по высокой частоте
Выходное антенное гнездо рекордера ANTENNA OUT
соединяется с антенным входом телевизора
прилагаемым коаксиальным кабелем с волновым
сопротивлением 75 Ом (R).
Антенна
Задняя панель телевизора
(МТ)
