Страница 9: Подключение к задней панели
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

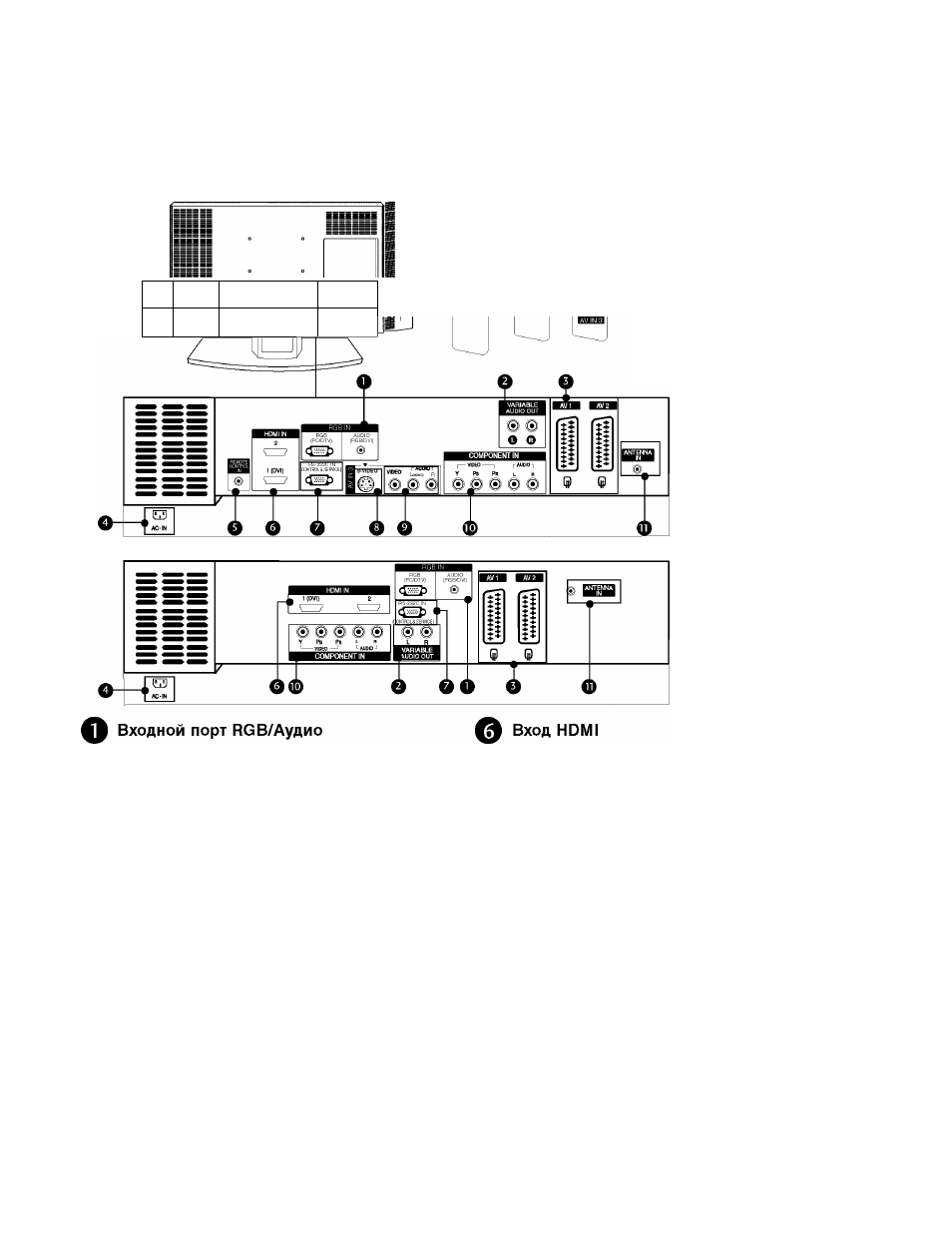

Это задняя панель телевизоров серии 32/37/42/471Б2Р*.
Подключение к задней панели
47LB2R*
•
о ^^---------------------------
1
о
f ©
42/37LB2R* 32LB2R*
^
Вход АУДИО
0
1
Служит для
00
прослушивания
^1
стереозвука с
внешнего
устройства.
Вход ВИДЕО
Служит для приема
видеосигнала с
видеоустройства.
го
го
m
]п
m
л
л
m
Для приема сигнала с компьютера.
Выходной порт переменного аудио
Для подключения внешнего усилителя
или дополнительного низкочастотного
динамика к системе объемного звучания.
^ Разъем Euro SCART (AV1/AV2)
Для приема сигнала от внешнего
устройства или передачи сигнала на
внешнее устройство с помощью
кабелей SCART.
Разъем для кабеля питания
Этот телевизор работает от источника
переменного тока. Напряжение указано
на странице "Спецификации". Не
подключайте телевизор к источнику
постоянного тока.
^ 5
Порт пульта дистанционного управления
О
0
<D
Подключите сигнал HDMI к разъему
HDMI IN. Подключите сигнал DVI
(видео) к порту HDMI/DVI с помощью
кабеля DVI-HDMI.
Входной порт RS-232C
(УПРАВЛЕНИЕ&ОБСЛУЖИВАНИЕ)
Подключите последовательный порт
устройства управления к разъему RS-232C.
Вход S-Video
Для подключения к устройству S-VIDEO.
Вход Аудио/Видео
Для приема аудио/видеосигнала от
внешнего устройства.
Вход компонентного сигнала
(Component)
Для приема компонентного
аудио/видеосигнала от устройства.
Антенный вход
7
