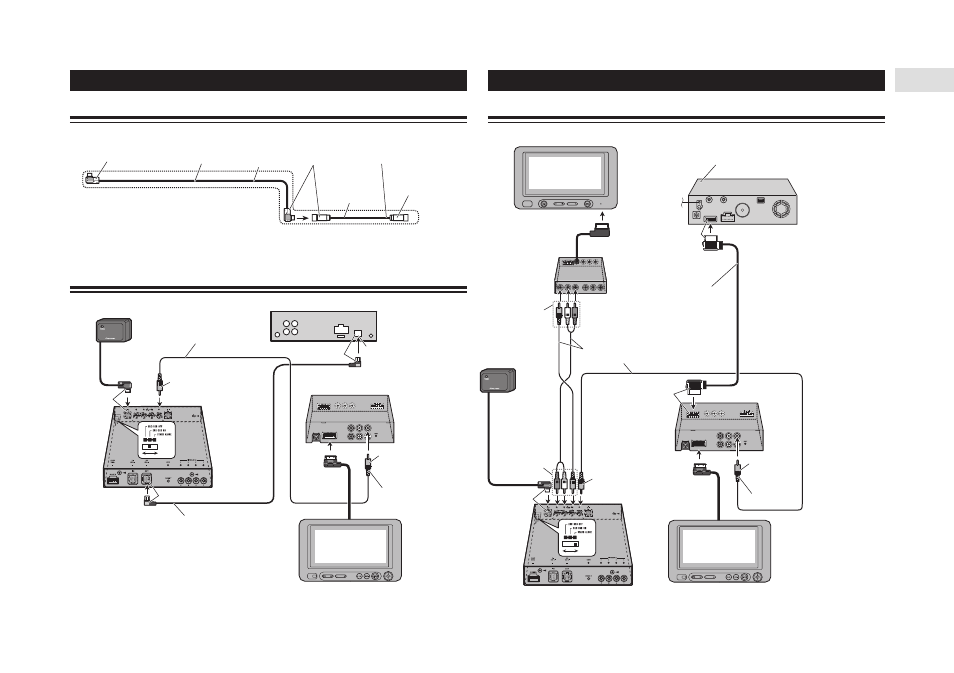

Подключение устройств

Кабель AV BUS

Черный

Кабель AV BUS (прилагается)

3 м

Синий

50 см

Кабель AV BUS

Черный

В случае необходимости используйте AV BUS кабель
(длина 50 см)

Использование этого аппарата в режиме «SRC: OSD ON»

Удаленный датчик (прилагается)

Основной блок Pioneer (продается отдельно)

3 м

RCA кабель (продается отдельно)

Синий

Вход IP BUS

Черный

К выходу на передний
дисплей (FRONT VIDEO OUT
[Передний видео выход])

Этот аппарат

К видео входу 1

Черный

3 м

Желтый

Кабель IP BUS (прилагается)

Передний дисплей
(например, AVD W6210)
(продается отдельно)

Использование этого аппарата в режиме «STAND ALONE»

Задний дисплей
(например, AVD W6200)
(продается отдельно)

Навигационное устройство Pioneer
(например, AVIC 800DVD)
(продается отдельно)

Черный

К видео входу 1

26 проводный кабель

(поставляется с навигационным

устройством Pioneer)

Удаленный датчик
(прилагается)

RCA кабель (продается отдельно)

Желтый

3 м

К заднему выходу
(REAR OUT [Задний
выход])

Черный

К выходу на передний
дисплей (FRONT VIDEO
OUT [Передний видео
выход])

К видео входу 1

Желтый

Этот аппарат

Передний дисплей
(например, AVD W6210)
(продается отдельно)
