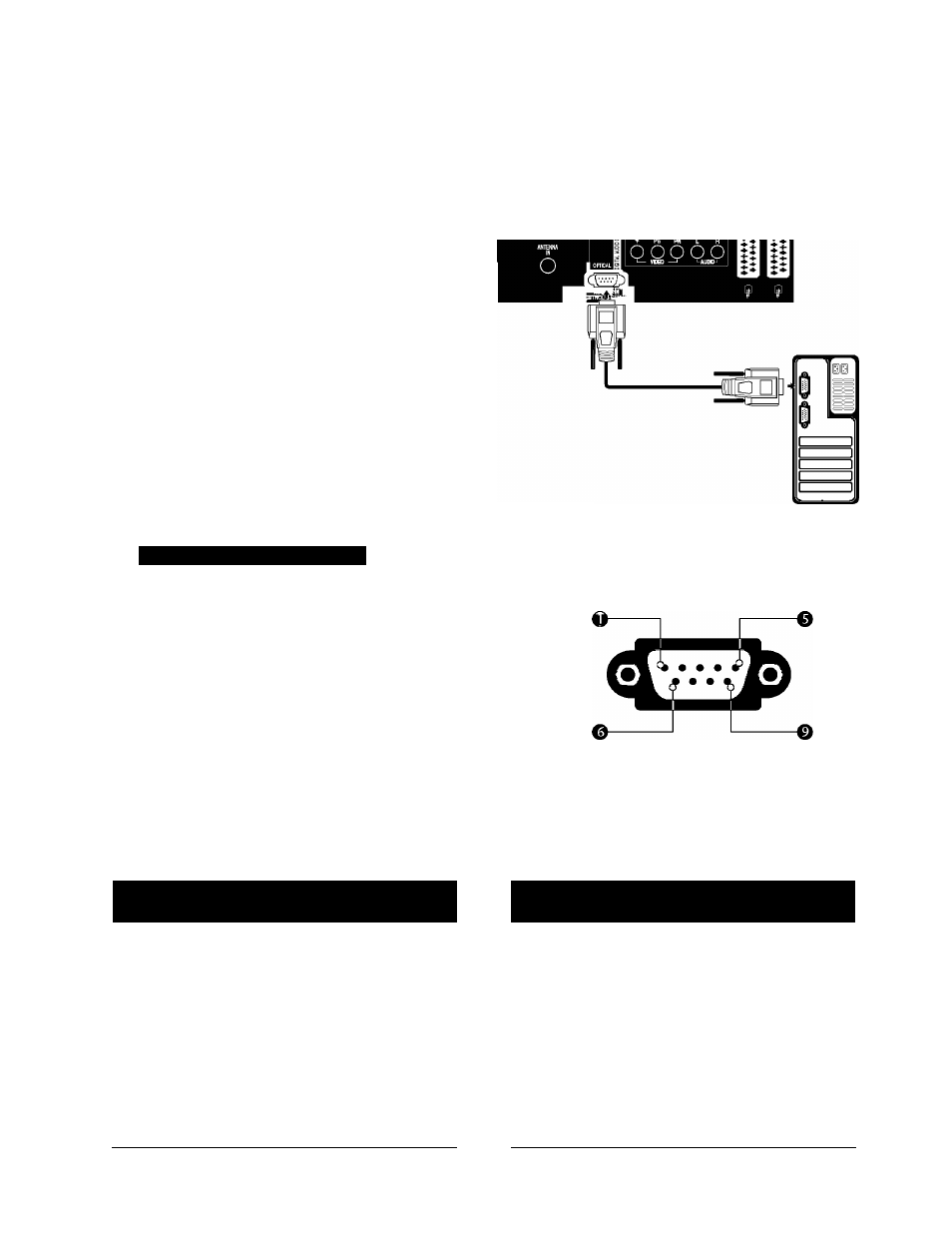

Настройка внешнего устройства управления
Установка Р8-2320
Подключите входной разъем П8-2320 к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.
Подключите последовательный порт
устройства управления к разъему П8-2320,
расположенному на задней панели телевизора.
Соединительный кабель П8-232С не входит в
комплект поставки телевизора.
ОРИЛОЖЕНИЕ
Тип разъема; 9-контактный, вилка D-Sub
Номер. Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND (земля)
6
DSR (готовность оборудования передачи данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
Конфигурации RS-232C
о
7-проводные конфигурации
(стандартный кабель RS-232C)
PC TV
RXD
^---------------• 3
TXD
TXD
^---------------• 2
RXD
GND
^---------------• 5
GND
DTR
^---------------• 6
DSR
DSR
^ •-------------• 4
DTR
RTS
7 •
------------- • 8
CTS
CTS
^---------------• 7
RTS
D-Sub 9 D-Sub 9
3-проводные конфигурации
(нестандартный кабель)
PC
TV
RXD
2 •------ ------• 3
TXD
TXD
3 •------ ------• 2
RXD
GND
5 •------ ------• 5
GND
DTR
4
6
DTR
DSR
6
4
DSR
RTS
7
7
RTS
CTS
8
8
CTS
D-Sub 9
D-Sub 9
