Подключение прибора

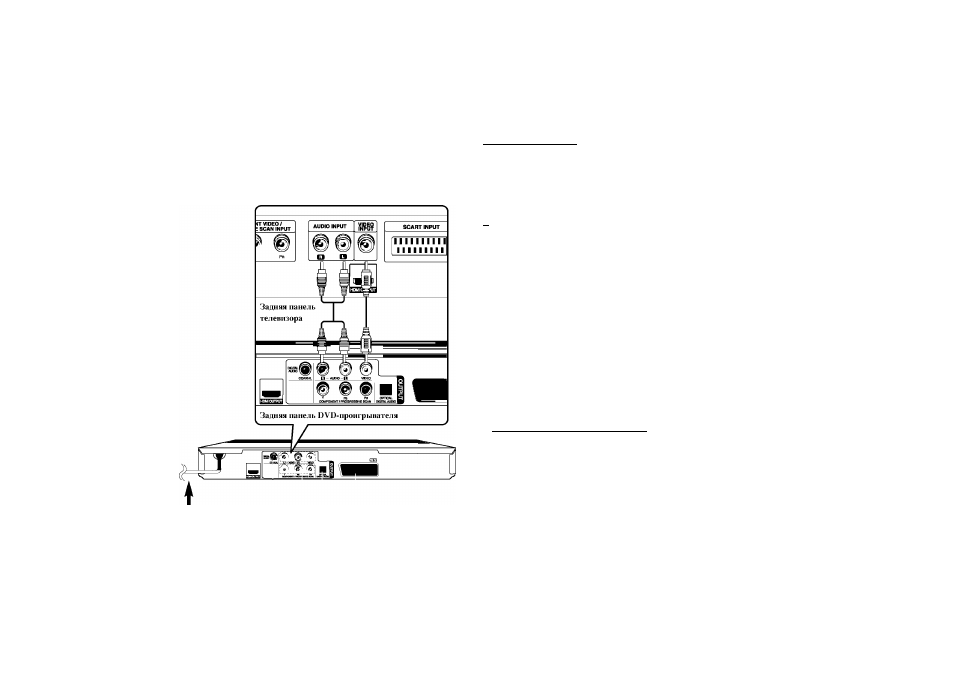

Подключение аудио и видео
Разъемы для подключения аудио и видео имеют кодовые цвета (желтый для
видео, красный для правого аудио канала, и белый - для левого аудио канала).
Если на телевизоре имеется только один аудио вход (моно), то его следует
подключать через разъем левого аудио канала (белый) на устройстве.
Включите шнур
питания переменного
тока в сетевую розетку.
C □ В □
Подключение прибора - дополнительно
A Подключение SCART______________________________________________
Соедините разъем TO TV на устройстве с телевизионным приемником при
помощи кабеля SCART.
Для сигнала, передаваемого через разъем SCART, необходимо задать
разрешающую способность 576i(480i) нажатием кнопки RESOLUTION
(разрешающая способность).
Внимание:
Вы должны выбрать вариант [Выбор выхода ТВ] на [RGB] в
меню настроек, чтобы воспользоваться этим соединением. (См. стр. 8).
B Подключение компонентного видео (Component Video)
* •
Подключите выходы COMPONENT/PROGRESSIVE SCAN OUTPUT на
устройстве к соответствующим входным разъемам на телевизоре при
помощи кабеля YP
b
P
r
.
• Необходимо также подключить правый и левый аудио каналы к
телевизору, или цифровой аудио кабель к стереосистеме.
Внимание:
Вы должны выбрать вариант [Выбор выхода ТВ] на [YPbPr] в
меню настроек, чтобы воспользоваться этим соединением. (См. стр. 8).
Настройка разрешающей способности
• Предусмотрена возможность изменения разрешающей способности
изображения с выхода компонентного видеосигнала. Последовательным
нажатием кнопки «RESOLUTION» значения разрешающей способности
переключаются в следующем порядке: 576i(480i), 576p(480p), 720p, 1080i,
1080p.
• При разрешении 720p, 1080p или 1080i и использовании разъемов
компонентного видео можно воспроизводить только диски без защиты от
копирования. Если диск защищен от копирования, он будет
воспроизводиться с разрешением 576p(480p).
• В зависимости от модели вашего телевизоре установка разрешения может
вызывать или исчезновение изображения, или его искаженный вид. В этом
случае следует нажать несколько раз кнопку RESOLUTION
(РАЗРЕШЕНИЕ), чтобы снова появилось изображение.
C Подключение цифровых аудио выходов______________________________
Подключите один из цифровых аудио выходов устройства DIGITAL AUDIO
OUTPUT (OPTICAL или C
o
AXIAL) к соответствующему гнезду на
усилителе.
• Если формат аудиосигнала цифрового выхода не соответствует
возможностям усилителя, то усилитель будет выдавать сильный
искаженный звук, или звуковой сигнал не будет передаваться совсем.
• Для просмотра аудио формата диска через меню на ТВ экране следует
нажать кнопку AUDIO.
• Данное устройство не осуществляет внутреннее (2-х канальное)
декодирование звуковой дорожки DTS (цифровая система передачи). Чтобы
воспроизводить звук в режиме многоканального пространственного звучания
DTS, необходимо подключить данный прибор к DTS совместимому
усилителю через один из цифровых аудио выходов устройства.
©
