Введение

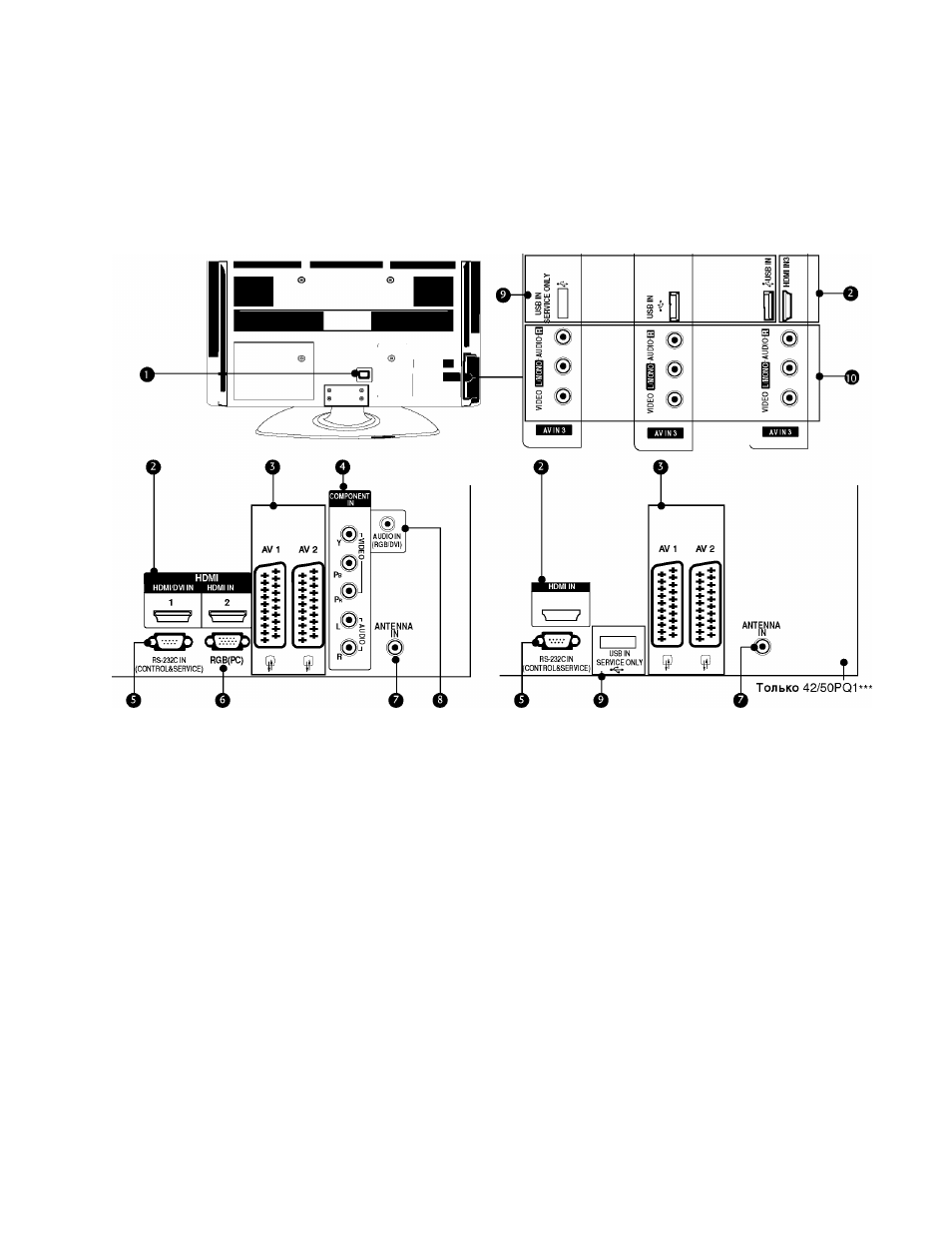

Варианты подключения
го
ш
ш
Гз
ш
I
ш
Приведенное изображение может отличаться от вашего телевизора.
Только
42/50PQ2***
42/50PQ301*
Только
42/50PQ3*’
Только
42/50PQ6*'
6
О Разъем для кабеля питания
Этот телевизор работает от источника
переменного тока. Напряжение указано
на странице "Спецификации". Не
подключайте телевизор к источнику
постоянного тока.
О Входной порт HDMI
Подключите сигнал HDMI к разъему
HDMI IN.
Или подключите сигнал DVI (видео) к
порту HDMI/DVI(Kроме 42/50PQ1***) с
помощью кабеля DVI-HDMI.
О Разъем Euro SCART (AV1/AV2)
Для приема сигнала от внешнего
устройства или передачи сигнала на
внешнее устройство с помощью кабелей
SCART.
О Вход компонентного сигнала
(Component)
Для приема компонентного
аудио/видеосигнала от устройства.
0 Входной порт RS-232C
(УПРАВЛЕНИЕ&ОБСЛУЖИВАНИЕ)
Подключите последовательный порт
устройства управления к разъему RS-232C.
Этот порт используется для режима
обслуживания или режима отеля.
О Вход видеосигнала RGB
Подключите видеосигнал от ПК.
(цифровому телевизору).
О Антенный вход
Подключите к этому гнезду ВЧ антенну.
0 Вход аудиосигнала RGB/DVI
Подключите аудио от ПК.
0 Вход USB
42/50PQ1***, 42/50PQ2***, 42/50PQ301* :
Только для обслуживания
42/50PQ3*** : Используется для музыки, фото
42/50PQ6*** : Используется для музыки,
фото и фильмов.
Вход Аудио/Видео(AV3)
Для приема аудио/видеосигнала от
внешнего устройства.
■
