Монтаж
Акустические системы снимаются со стоек.

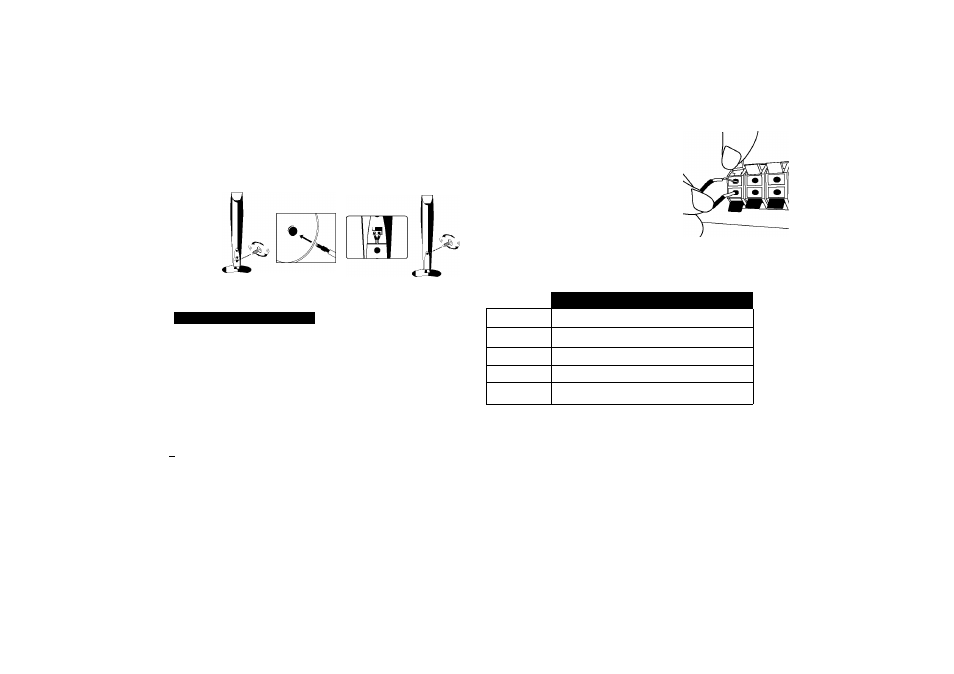

Сборка акустических систем
1
Зафиксируйте АС и стойку, вставив 1 винта в отверстие АС.
2
Протяните кабель динамика через отверстие в динамике.
3
Подключите кабель динамика.
4
Установите заднюю крышку, ввернув винт.
Красный конец каждого провода
подключается к разъему с маркировкой
+ (плюс), черный конец - к контакту с
маркировкой - (минус).
Подключение проводов к акустическим системам
Подключите второй конец каждого провода к соответствующему
динамику:
ДАЯиЯЯтчЯсдам
Расположение
Тыловая
Справа за вашей спиной
Тыловая
Слева за вашей спиной
Центральная
Над экраном, непосредственно перед вами
Фронтальная
Справа от экрана перед вами
Фронтальная
Слева от экрана перед вами
А
Подключение динамиков к активному вуферу
Н Подключите провода к активному вуферу.
Чтобы подключить кабель к активному вуферу, нажмите на каждую
пластмассовую пластинку подушечкой пальца, чтобы открыть контакт.
Вставьте провод и отпустите пластинку.
Чтобы подключить кабель к акустическим системам, нажимайте
пластмассовую площадку контакта на основании каждой акустической
системы, размыкая контакт. Затем вставьте провод и отпустите площадку.
Соблюдайте осторожность в отношении нижеперечисленного
Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы: камера в корпусе акустической системы для
повышения качества звучания низких частот.
