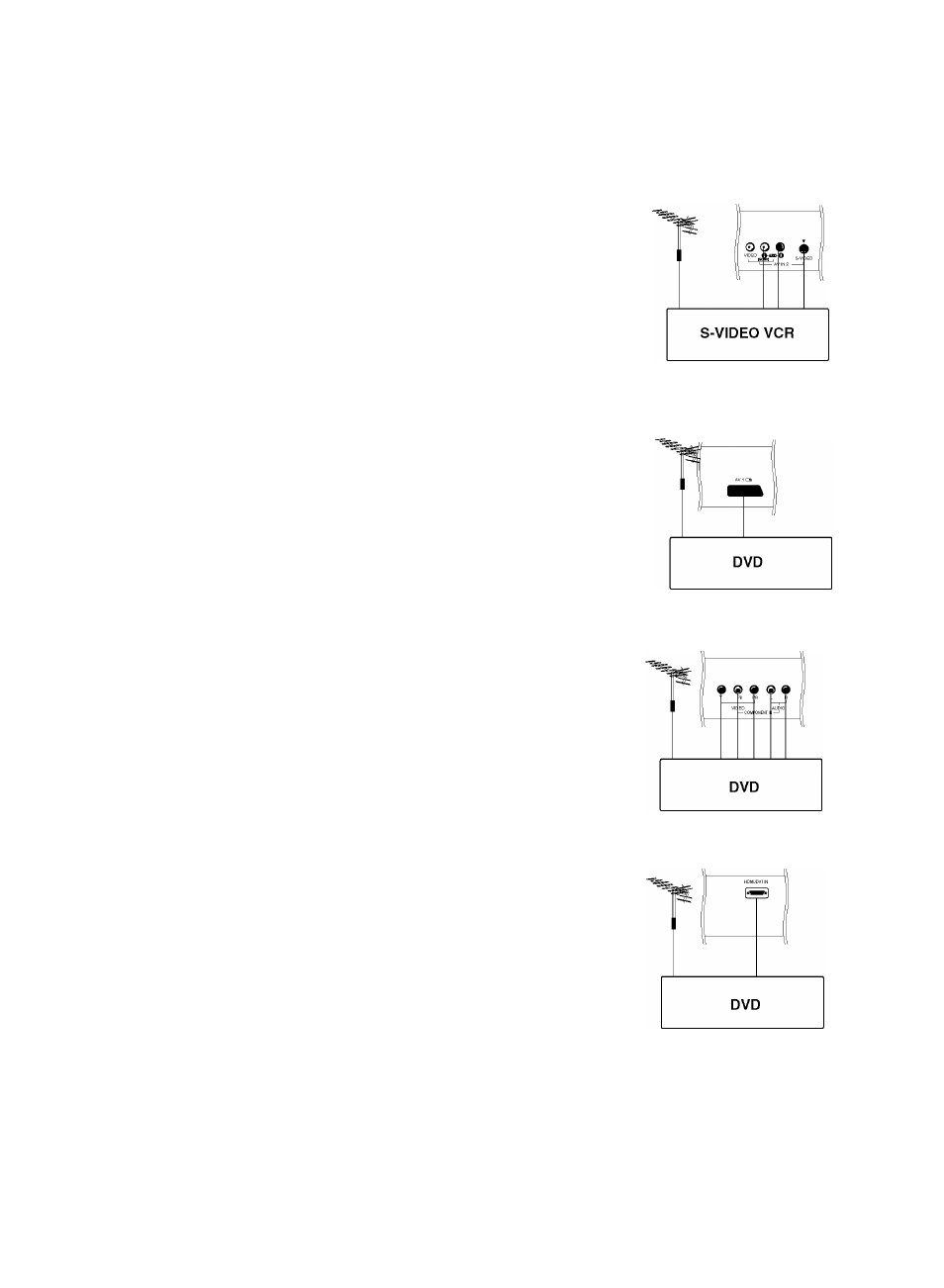

Входные гнезда для S-Video/Audio (S-Video)
При подключении видеомагнитофона формата S-VIDEO через
входное гнездо S-VIDEO качество изображения улучшается.
Подключение внешней аппаратуры
1.
3.
4.
Соедините гнездо типа S-video видеомагнитофона с гнездом
типа S-VIDEO прибора LCD.
Подключите аудио кабель от магнитофона стандарта S
VIDEO к гнездам для аудио сигнала прибора LCD.
Нажмите кнопку INPUT и выберите AV 2.
Нажмите кнопку PLAY на видеомагнитофоне.
На
экране
появится
изображение,
воспроизводимое
видеомагнитофоном.
>s
S
о
о
>
О.
Входные разъемы DVD
1.
2.
3.
1.
2.
3.
4.
1.
2.
Евроразъем
Подключите
разъем
Euro
scart
DVD-проигрывателя
к
разъему Euro scart на телевизоре.
Нажмите кнопку
INPUT
, чтобы выбрать пункт
AV1
.
Нажмите кнопку
PLAY
на DVD-проигрывателе.
На экране появится изображение с DvD-проигрывателя.
Компонентные разъемы (20LS2R*/ 23LS2R*)
Подсоедините выходные разъемы DVD (Y Cb Cr, Y Pb Pr, Y
B-Y R-Y или Y P
b
P
r
) к гнездам
COMPONENT
(Y P
b
P
r
)
телевизора.
Подключите
аудиокабель
DVD
к
разъемам
COMPO-
N
e
N
t
/AUDIO
телевизора.
Нажмите кнопку
INPuT
, чтобы выбрать пункт
Component
(480i/576i/480p/576p/720p/1080i).
Нажмите кнопку
PLAY
на DVD-проигрывателе.
На экране появится изображение с DVD-проигрывателя.
Разъемы HDMI (20LS2R*/ 23LS2R*)
Подключите
выход
HDMI
DVD-проигрывателя
к
гнезду
H
d
M
i
/DVI
in
телевизора.
Нажмите кнопку
IN
p
U
t
, чтобы выбрать пункт
HDMI/DVI
(480p/576p/720p/1080i).
