LG LM-K6560Q - Инструкция (Страница 4)

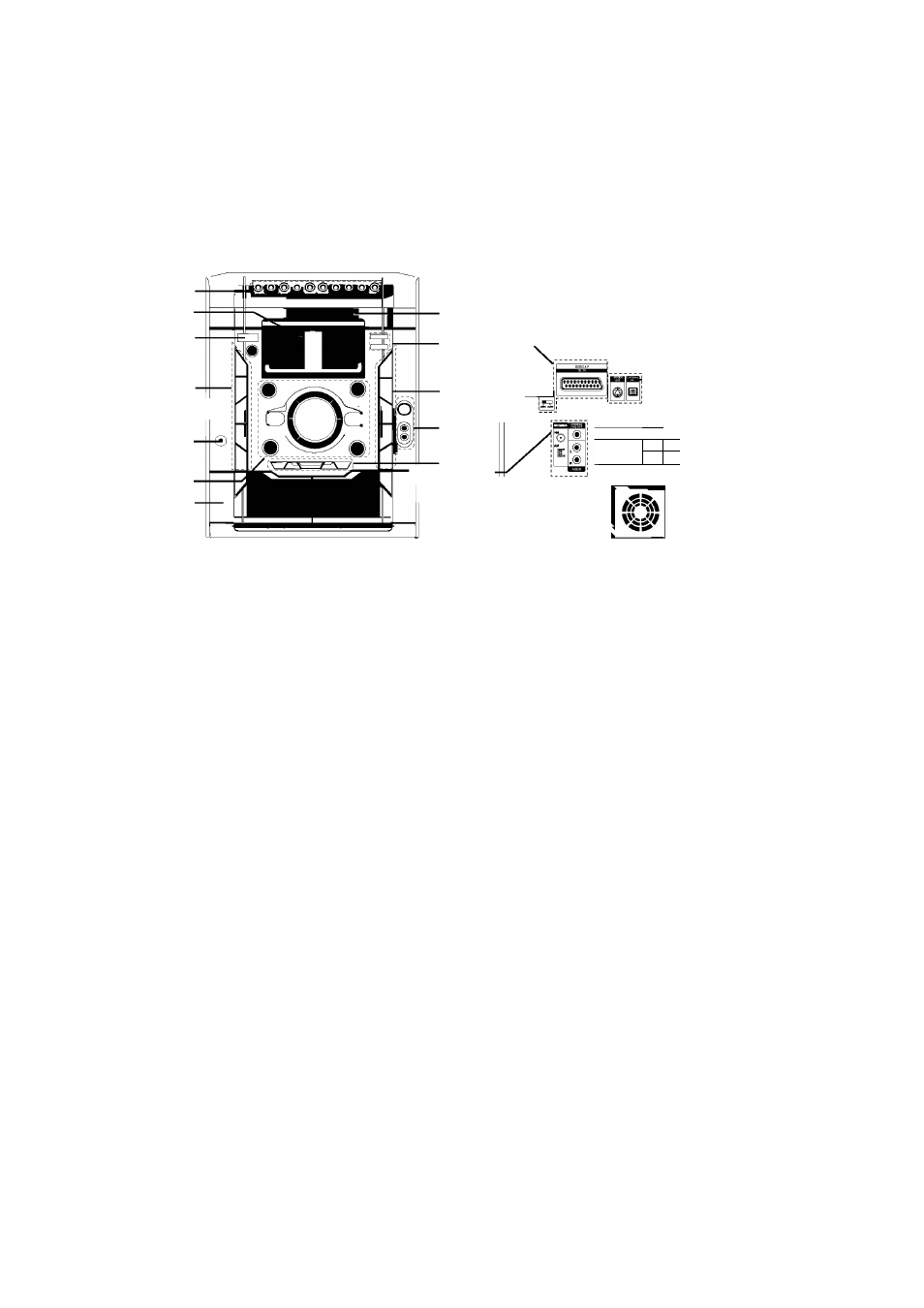

Передняя панель/Задняя етенка
1
2
3
4
6
7
8
14
13 15
-
12
11
10
^9 17
­
18
®ЩрР,
1 , '
1 [1=1||1 = 1]|1=1| Sit
ИИ
20
19
1. Кнопки с ЦИФРАМИ (0-9)
2. Окно дисплея
3. Кнопка POWER ( б STANDBY/ON)
4. • Кнопка ПРОГРАММА/ПАМЯТЬ (PROG./MEMO.)
• Кнопка ЗАПИСЬ/ПАУЗА ЗАПИСИ (ZREC/II)
• Кнопка СИНХРОННАЯ ЗАПИСЬ CD (CD SYNC.),
НОРМАЛЬНАЯ ПЕРЕЗАПИСЬ (NOR-DUBB.)
• Кнопка СТЕРЕО/МОНО (ST./MO.),
СКОРОСТНАЯ ПЕРЕЗАПИСЬ (HI-DUBB.)
• Кнопка P LAY MODE, DEMO (PLAY MODE)
5. Разъем USB
6. ГНЕЗДО НАУШНИКОВ (PHONES): 0 3.5мм
7. • Кнопки выбора функций
(TUNER, KARAOKE DVD/CD, TAPE, USB, AUX)
• Кнопка SET/CDII, RDS (НЕ ВО ВСЕХ МОДЕЛЯХ)
• Кнопка XDSS plus
• Кнопка XTS Pro
• Кнопка Virtual E.X
• Кнопка EQ master
• Ручка ГРОМКОСТЬ (VOLUME)
Положение Z PUSH EJECT (TAPE 1)
Положение Z PUSH EJECT (TAPE 2)
• Кнопка PRESET (-/+)
• Кнопка РЕВЕРС КАССЕТЫ (◄)
• Кнопка ВОСПРОИЗВЕДЕНИЕ (B)
• Кнопка ОСТАНОВ (XSTOP)
• Кнопки CD SKIP/SEARCH (. >),
TAPE REWIND/ FAST FORWARD (.
>), TUNING (-/+)
11. • ГРОМКОСТЬ МИКРОФОНА (MIC VOL.)
• МИКРОФОННЫЕ РАЗЪЁМЫ (MIC)^6.3 mm :
НЕ ВО ВСЕХ МОДЕЛЯХ
8.
9.
10.
12.
13.
14.
15.
16.
17.
18.
19.
20.
• Кнопка ПРОПУСК ДИСКА (D.SKIP)
• Кнопка Oткрыть/Закрыть ( Z OPEN/CLOSE)
• Кнопки ИЗВЛЕЧЕНИЯ ДИСКА (DISCI, DISC2, DISC3)
• Кнопка ЧАСЫ (CLOCK)
• Кнопка таймера (TIMER)
ЗАСЛОНКА ДИСКОВОДА
• Разъем EURO AV-TV
• Переключатель ВИДЕОВЫХОДОВ (VIDEO OUT
SELECTOR)
• Разъем COMPONENT VIDEO OUT (компонентный
видеовыход) / PROGRESSIVE SCAN (прогрессивная
развертка) (Y Pb Pr)
• Выходной разъем видео (VIDEO OUT)
• Разъем антенны FM/AM
• Разъем подключения дополнительного
оборудования (AUX IN)
• Гнездо WOOFER PRE-OUT
СЕТЕВОЙ ШНУР
Выходы на акуст^еский системы
• Выходной разъем S-Video (S-VIDEO OUT)
• Разъем оптического входа (OPTICAL IN)
