Подключение монитора
Подключение к компьютеру
1
.
Установите монитор в удобном, хорошо вентилируемом месте рядом с
компьютером.
2
.
Подсоедините сигнальный кабель. © После этого заверните винты для
фиксации соединения.
3
.
Вставьте кабель питания в правильно заземленную розетку. Розетка должна
быть легко доступна и находиться вблизи монитора. ©

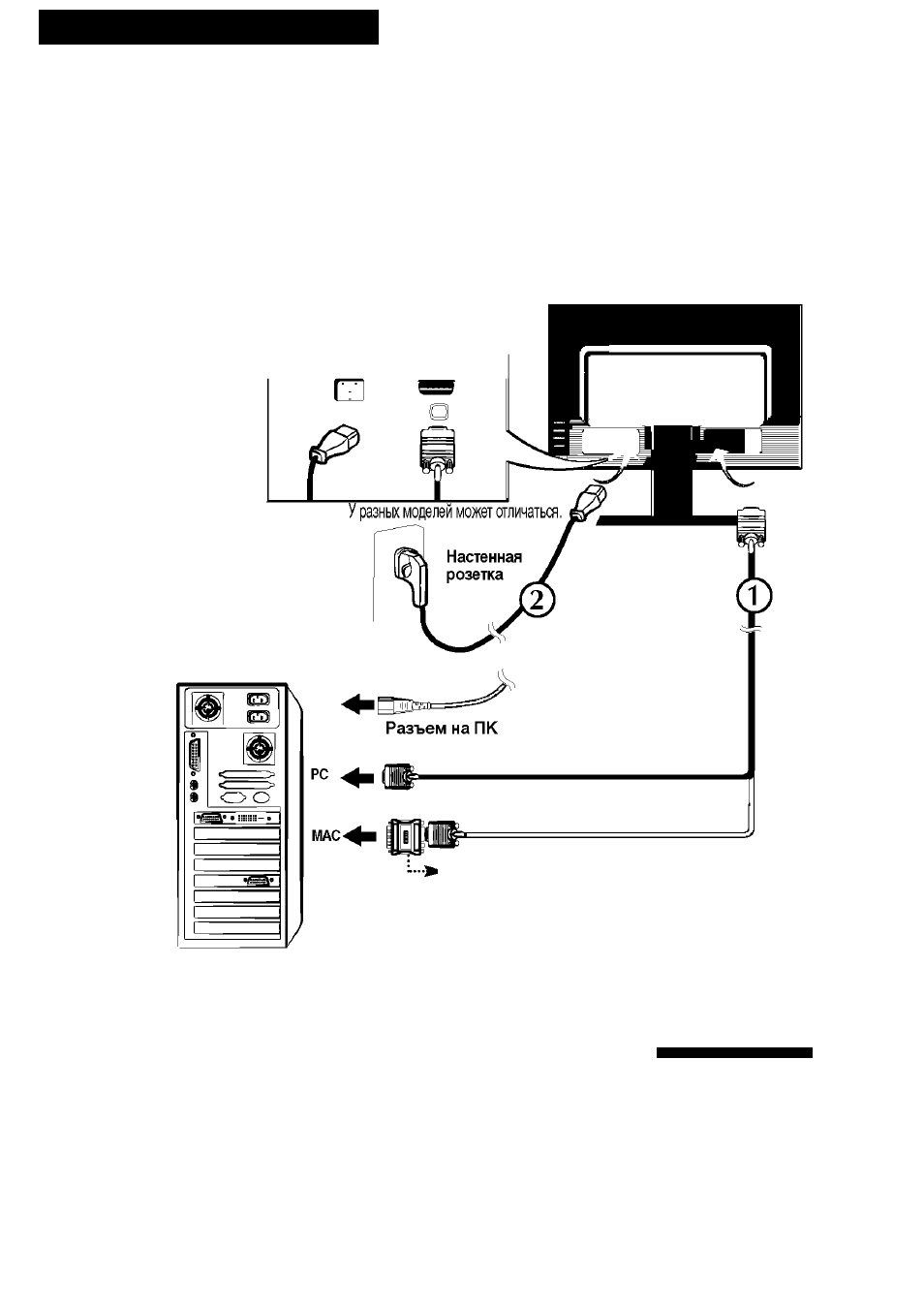

Кабель
Сигнальный
питания кабель
ПРИМЕЧАНИЕ
■ Это упрощенная схема
задней панели устройства,
■ На ней показана
обобщенная модель, но
ваш монитор может
отличаться от
изображенного.
''Адаптер для MAC
Для компьютерной системы Apple Macintosh требуется
специальный адаптер для перехода с 15-контактного разъема D-
sub VGA с 3 рядами конта^ов (на кабеле, входящем в комплект
поставки) на 15-контактный разъем с 2 рядами контактов.
4
. Нажмите кнопку на передней панели, чтобы включить
питание. включения питания монитора автоматически
выполняется функция
"Self Image Setting Function"
(функция автоматической настройки изо!
ig Function
сражения).
УСТАНОВКА ИЗОБРАЖЕНИЯ
ПРИМЕЧАНИЕ
"Фикция "Self Image Setting Function"?
Эта функция обеспечивает оптимальные настройки
изображения. Когда пользователь подключает монитор в первый раз, эта функция автоматически
регулирует настройки изображения, чтобы они были оптимальными для отдельных входных сигналов.
"Функция AUTO/SET (Авто/Установить)"?
Если во время работы монитора либо после смены
разрешения экрана возникают следующие проблемы: изображение расплывается или
искажается, символы теряют четкость, происходит мерцание экрана, нажмите кнопку
AUTO/SET (Авто/Установить), чтобы улучшить качество изображения.
