Настройка видеомагнитофона
Как правильно подключить кабель SCART
ПОДКЛЮЧЕНИЕ и НАСТРОЙКА
ZI
О
]п
7ч
S
л
гп
л
л
m
I
>
о
н
Т1
о

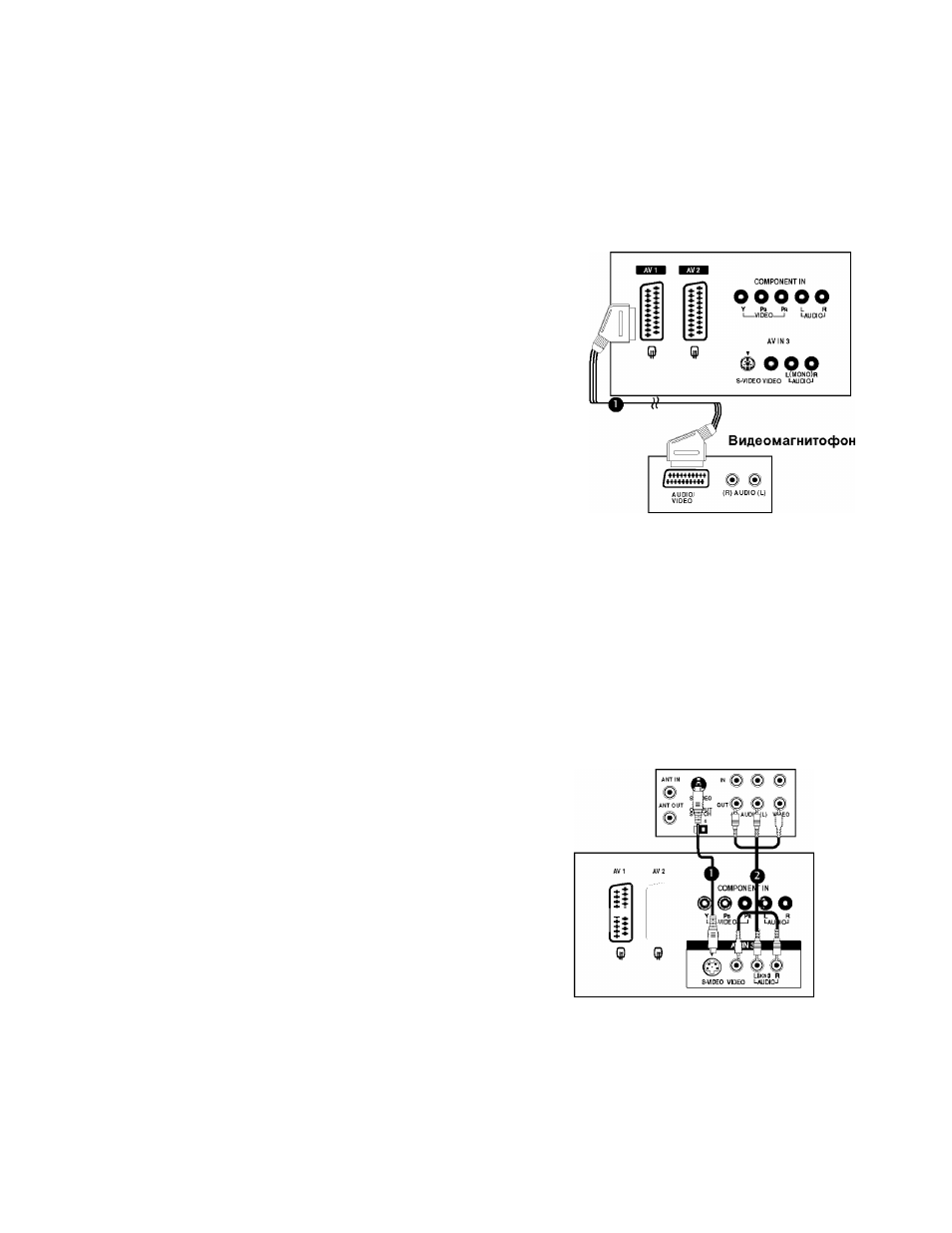

Подключите разъем SCART видеомагнитофона к
SCART-разъему
AV1
телевизора.
Используйте
экранированный кабель SCART.
Вставьте кассету в видеомагнитофон и нажмите на
видеомагнитофоне кнопку
PLAY
(Воспроизведение)
(см. инструкцию пользователя видеомагнитофона).
С помощью кнопки
INPUT
на пульте дистанционного
управления выберите источник входного сигнала
AV1
.
- Если подключение выполнено через SCART-разъем
AV2
, выберите источник входного сигнала
AV2
.
О ПРИМЕЧАНИЕ
G Если сигнал S-VIDEO(Y/C) принимается через порт Euro Scart 2 (AV2), надо перейти в
режим S-Video2.
G Если вы хотите использовать кабель EURO Scart, то он должен быть экранированным.
Как правильно подключить кабель S-VIDEO
Подключите выход S-VIDEO видеомагнитофона
ко входу S-VIDEO телевизора. При этом варианте
подключения качество картинки, по сравнению с
обычным методом подключения к видеовходу
телевизора, получается более высокое.
Видеомагнитофон
О
о
о
Подключите аудиовыходы видеомагнитофона к
входным гнездам
AUDIO
телевизора.
Вставьте кассету в видеомагнитофон и нажмите на
видеомагнитофоне кнопку
PLAY
(Воспроизведение)
(см. руководство пользователя видеомагнитофона).
С помощью кнопки
AV3
на пульте
дистанционного управления выберите источник
входного сигнала
INPUT
.
О ПРИМЕЧАНИЕ
G Не подключайте телевизор одновременно к устройству Video и S-Video.
