Подключение монитора
Подключение к компьютеру
1.
Обязательно выключите компьютер и телевизор. Подключите кабель
ВЫХОДНОГО сигнала © и кабель питания © в ооответотвующем порядке;
затем плотно закрутите винт кабеля выходного оигнала.
О
Подключите кабель DVI
О Подключите кабель D-sub
е Подключите кабель USB
ПРИМЕЧАНИЕ

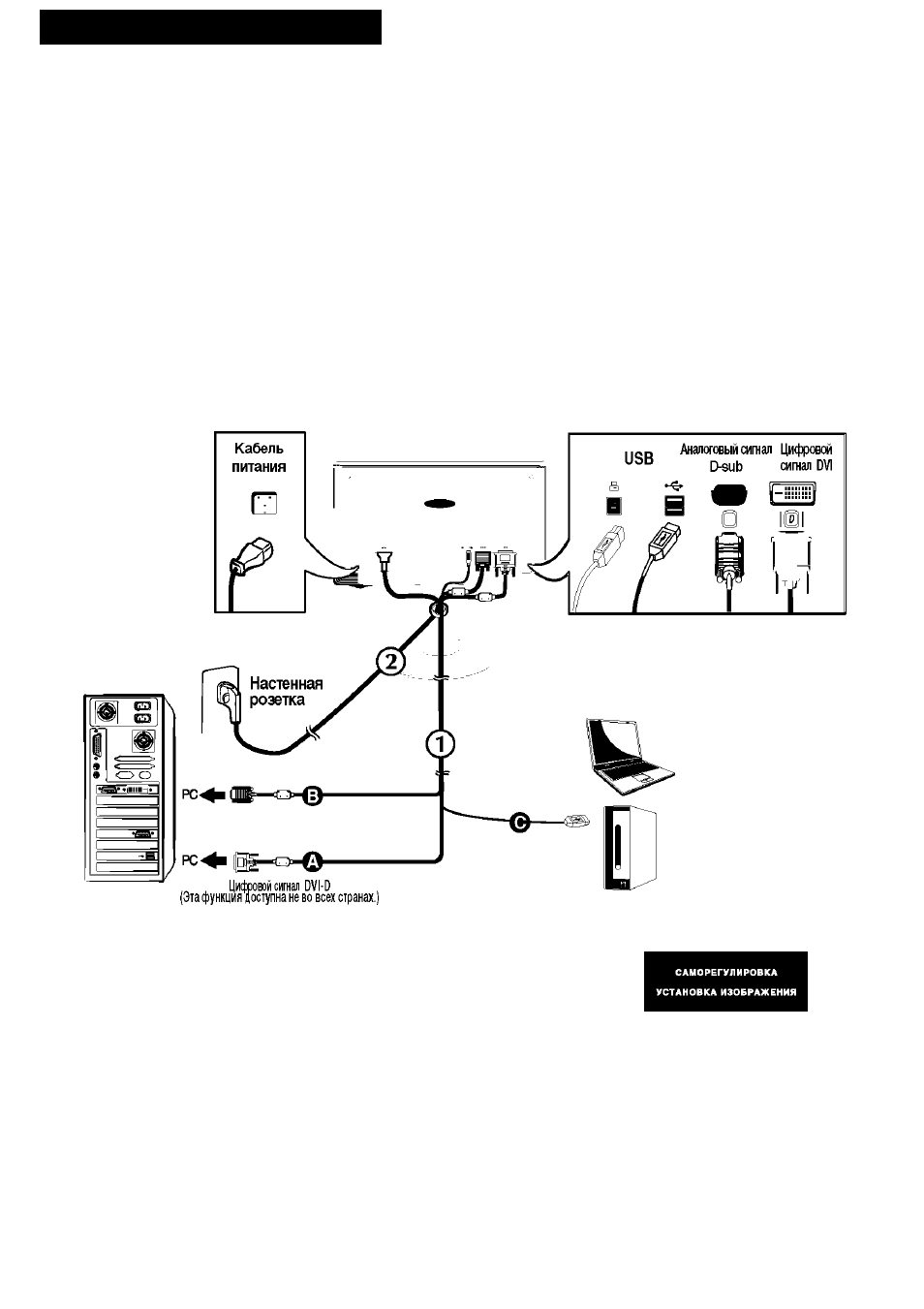

■ Это упрощенная схема задней панели устройства.
■ На ней показана обобщенная модель, но ваш монитор может отличаться от изображенного.
■ Пользователь должен применять экранированный сигнальный интерсрейсный кабель (15-
разъемный кабель О-зиЬ, кабель 0\/1) с срерритовым сердечником, стандартно
используемый с устройствами данного типа.
, Нажмите кнопку на передней панели, чтобы включить
питание, включения питания монитора автоматичеоки
выполняетоя функция "Self Image Setting Function"
(функция автоматичеокой наотройки изображения),
(только для режима аналоговый)
ПРИМЕЧАНИЕ
"Фнкция "Self Image Setting Function"? Эта функция обеспечивает оптимальные
настройки изображения. Когда пользователь подключает монитор в первый раз, эта
функция автоматически регулирует настройки изофажения, чтобы они были
оптимальными для отдельных входных сигналов. "Функция AUTO/SET
(Авто/Установить)"? Если во время работы монитора либо после смены
разрешения экрана возникают следующие проблемы: изображение расплывается
или искажается, символы теряют четкость, происходит мерцание экрана,
нажмите кнопку AUTO/SET (Авто/Установить), чтобы улучшить качество
изображения.
