Подключение аппаратуры
а Подключите кабели к разъемам на устройстве и телевизоре (цифровом устройстве и т. п.).
в Подключите сетевой шнур к источнику питания.

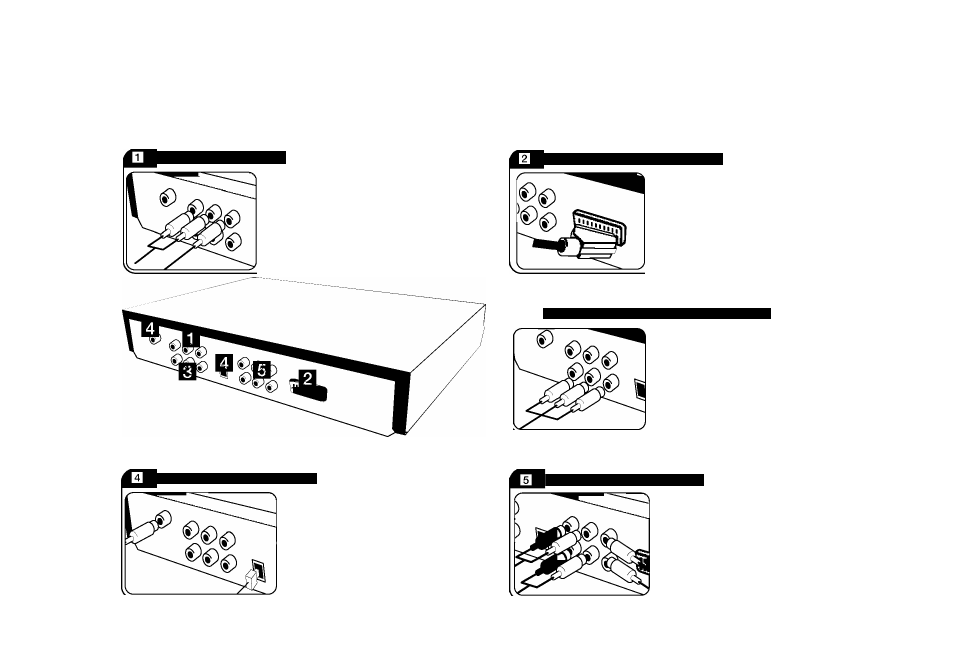

Обычное подключение
Подключите кабели в соответствии с подключением к разъемам телевизора, как показано ниже.
J
Аудио/Видео соединения
Подключение через гнездо SCART
Гнезда входного аудиосигнала ресивера
имеют цветовую маркировку (красный
цвет - правый канал, белый цвет -
левый канал). Соедините гнездо
AUDIO OUT/VIDEO OUT на устройстве
с соответствующим гнездом входа на
телевизоре при помощи аудио-
/видеокабеля.
Соедините гнездо TO TV и
соответствующее гнездо
телевизора кабелем SCART.
( Для разрешения с высокой четкостью ^
в3
Подключение компонентного видеосигнала
Соедините гнезда выходного
компонентного видеосигнала
ресивера COMPONENT VIDEO
OUT (PROGRESSIVE SCAN) с
соответствующими гнездами
телевизора кабелем Y PB PR.
Улучшенное качество звука -
Позволяет добиться превосходного качества звучания от выбранного источника звукового сигнала. ^
ЦИФРОВОЕ аудио соединение
Подключение к ресиверу 5.1ch
Соединить одно из ЦИФРОВЫХ
ВЫХ0Д0В(Ш01ТАЬ OUT)
устройства DVD с
соответствущим входом на
вашем усилителе. Использовать
шнур цифрового аудио.
Соединить все выходы с
соответствующими выходами
на вашем усилителе
(ресивере).
После подключения настройте
параметры звука
согласно инструкциям на стр. 8.
