Настройка внешнего устройства управления
Установка RS-232C
Подключите входной разъем RS-232C к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.
ОРИЛОЖЕНИЕ
Ш

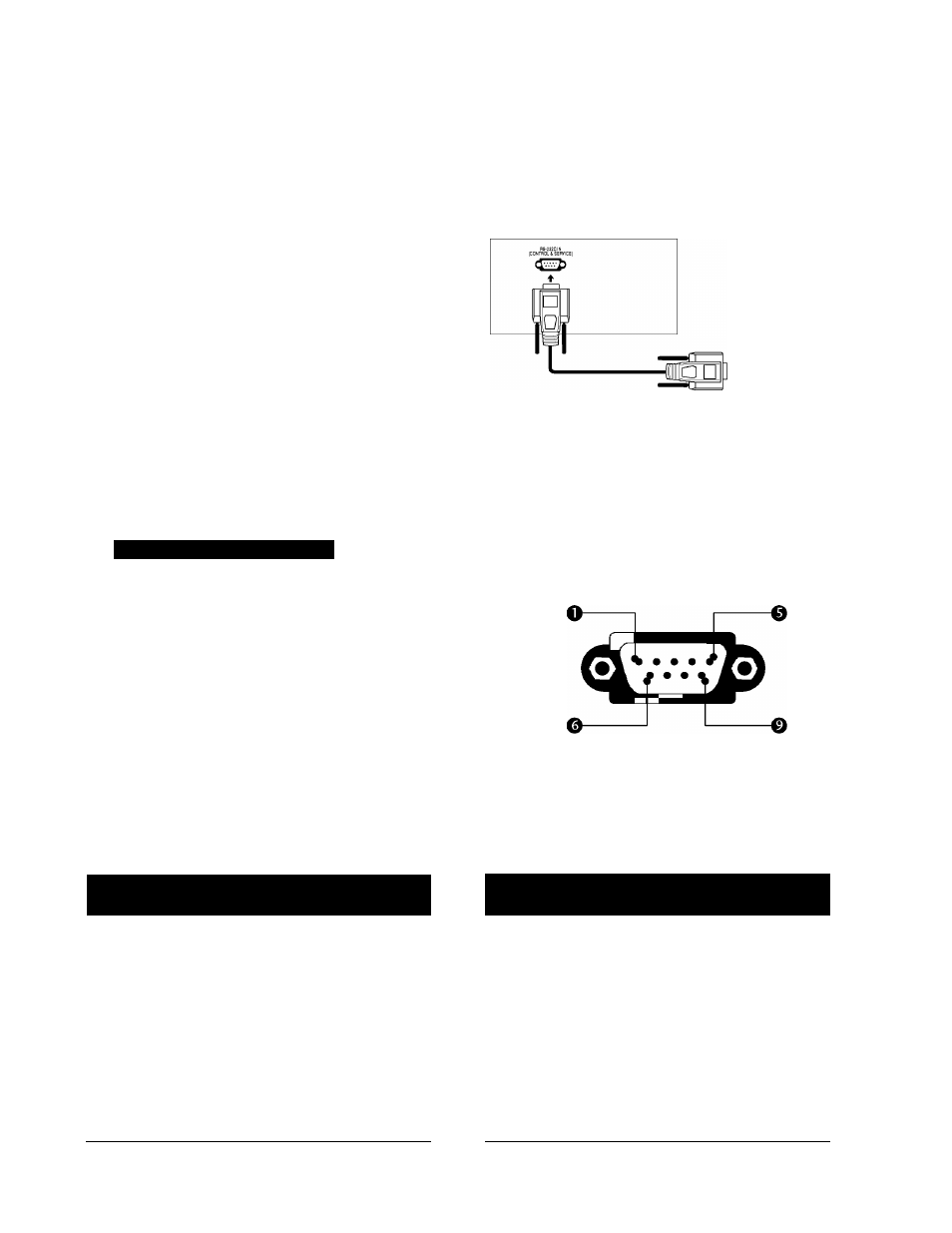

Тип разъема; 9-контактный, вилка D-Sub
Номер. Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND (земля)
6
DSR (готовность оборудования передачи данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
Конфигурации RS-232C
7-проводные конфигурации
(стандартный кабель RS-232C)
P C T V
R X D
^ --------------------------------------- • 3
T X D
T X D
^ --------------------------------------- • 2
R X D
G N D
^ --------------------------------------- • 5
G N D
D T R
^ • ------------------------------------- • 6
D S R
D S R
^ • -------------------------------------• 4
D T R
R T S
7 •
-----------------------------------• 8
C T S
C T S
^ --------------------------------------- • 7
R T S
D - S u b 9 D - S u b 9
3-проводные конфигурации
(нестандартный кабель)
P C
T V
R X D
2 • ------------------------------------ • 3
T X D
T X D
3 • ------------------------------------ • 2
R X D
G N D
5 • ------------------------------------ • 5
G N D
D T R
4
6
D T R
D S R
6
4
D S R
R T S
7
7
R T S
C T S
8
8
C T S
D - S u b 9
D - S u b 9
