НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
>
О
—I
"D
О
7ч
>
ГО
О
О
СП
о
"D
О
го
>
3Q

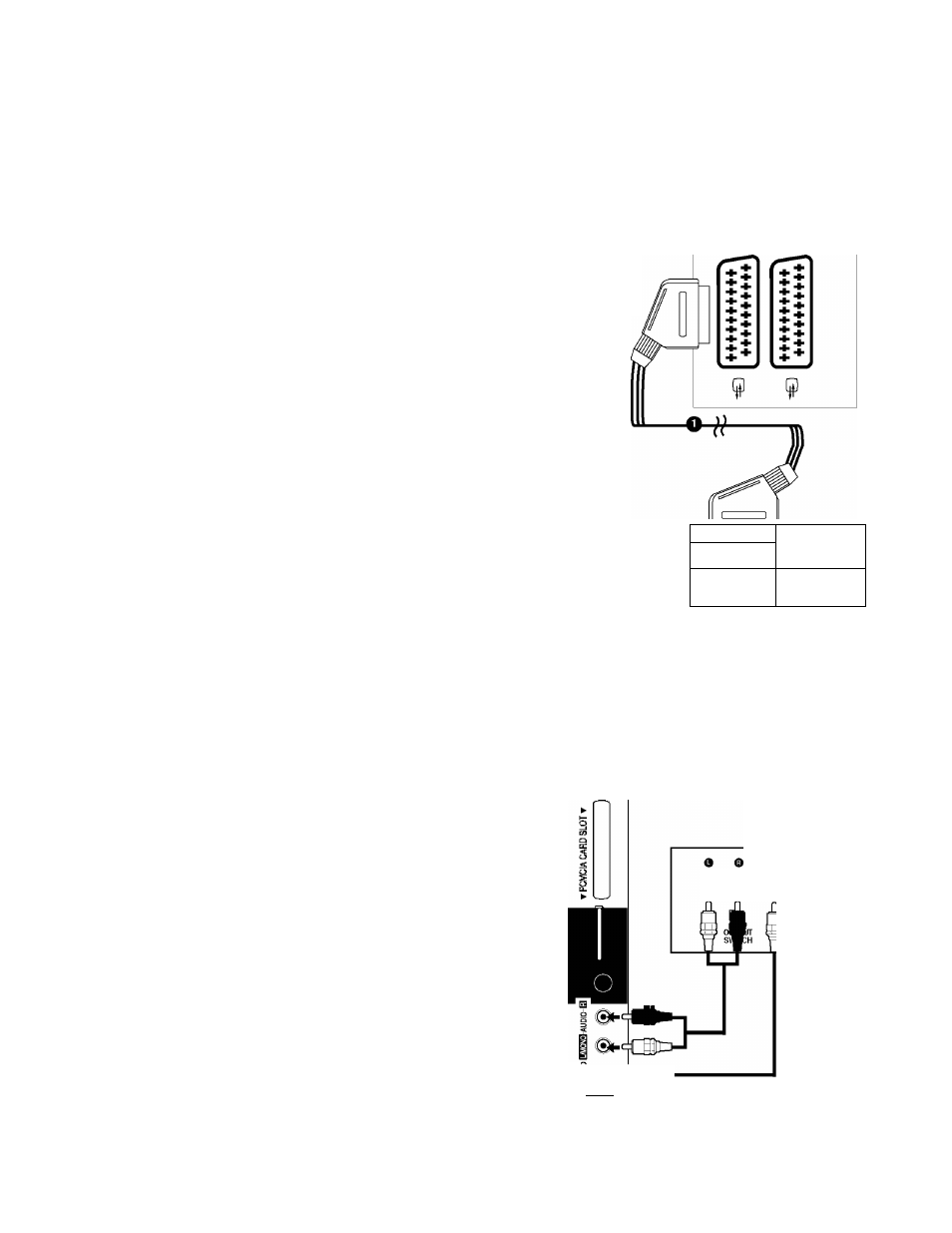

Как правильно подключить кабель SCART
О Подключите разъем SCART
видеомагнитофона к SCART-разъему AV1
телевизора. Используйте экранированный
кабель SCART.
Вставьте кассету в видеомагнитофон и
нажмите на видеомагнитофоне кнопку PLAY
(Воспроизведение) (см. инструкцию
пользователя видеомагнитофона).
С помощью кнопки INPUT на пульте
дистанционного управления выберите
источник входного сигнала AV1.
Если подключение выполнено через SCART
разъем AV2, выберите источник входного
сигнала AV2.
О ПРИМЕЧАНИЕ
G Используйте экранированный кабель SCART.
Как правильно подключить кабель RCA
(Кроме 19/22LS4D*, 42/50PG10**)
AV 1 AV 2
1 1
© ©
/ 4 4 4 4 4 4 4 4 4 4
AUDIO/
VIDEO
(R) AUDIO (L)
Подсоедините кабели AUDIO/VIDEO к гнездам
TV (ТВ) и VCR (Видеомагнитофон). Соблюдайте
соответствие цвета разъема (видео - желтый,
левый аудио - белый, правый аудио - красный).
Вставьте кассету в видеомагнитофон и нажмите
на нем кнопку PLAY (Воспроизведение) (см.
руководство к видеомагнитофону).
Кнопкой INPUT (Входной сигнал) на пульте
дистанционного управления выберите источник
входного сигнала AV3.
О ПРИМЕЧАНИЕ
► Если подключен видеомагнитофон c моно
звуком, подсоедините аудиокабель к разъему
AUDIO L/MONO телевизора.
I ®-<
ИЧ1!И
f ф ф © ©
VIDEOS-VIDEO ANT IN
©
ANT OUT
26
