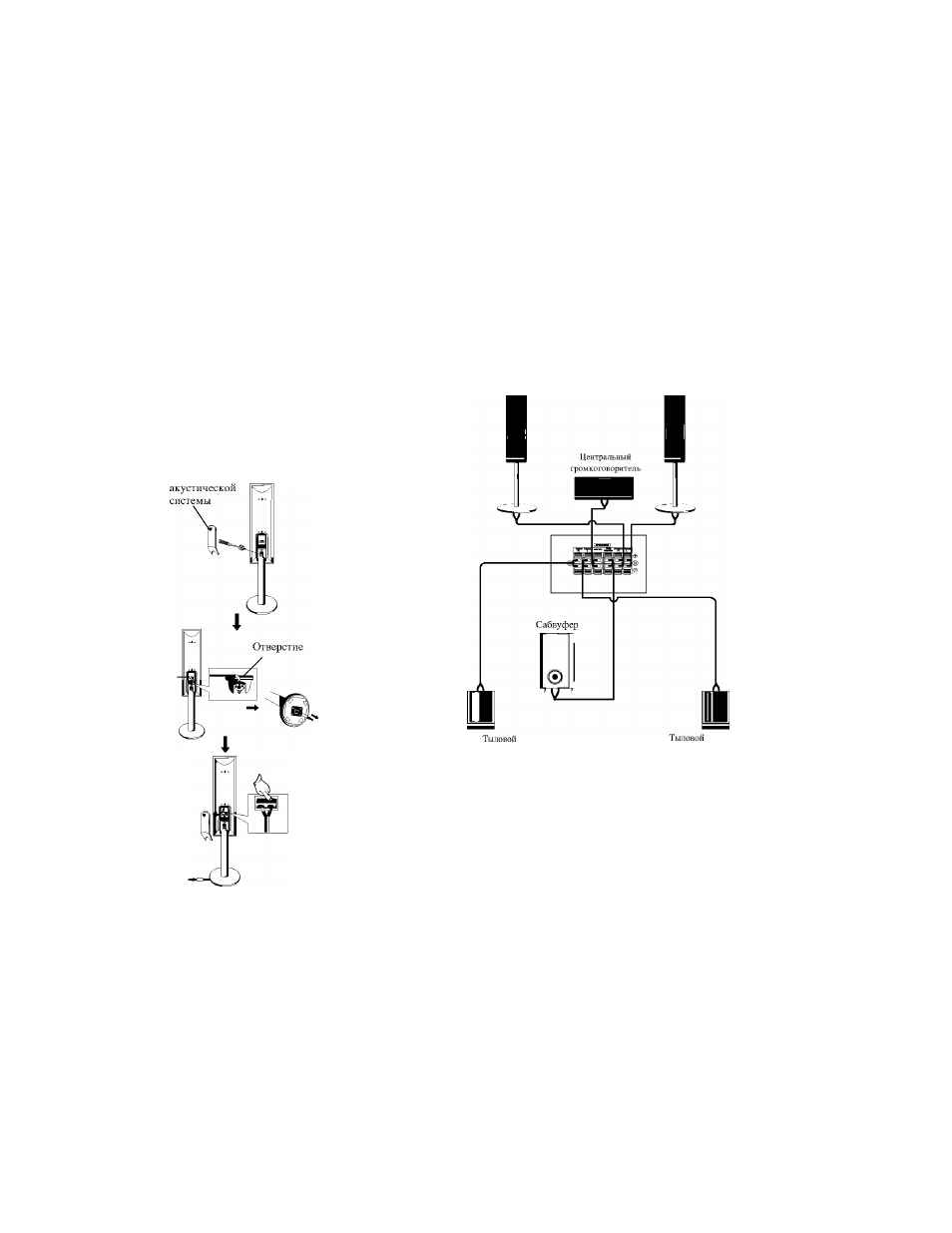

Подключение акустической
системы к стойке
Перед подключением акустических систем установите
акустическую систему на стойку, как показано на
рисунке.
1. Соедините стойку с
' _ Стойка
акустической
®
сис
'
е
:
Крышка ^
акустической
системой.
2. Снимите крышку с
обратной стороны
акустической
системы и
соедините стойку с
акустической
системой при
помощи винтов.
3. Пропустите кабель
акустической
системы сквозь
отверстие в стойке и
вытяните его через
нижнее отверстие
стойки.
4. Подключите кабель
акустической
системы к
соответствующим
клеммам с обратной
стороны
акустической
системы, затем
установите на место
крышку.
Рекомендация:
Можно использовать
акустические системы, не
пользуясь стойкой, а закрепив
их на стене.
Подсоединение акустической
системы
Подключите акустические системы при помощи
входящих в комплект шнуров, подобрав провода по цвету
зажимных клемм. Для получения наилучшего звучания
настройте параметры акустических систем (расстояние,
уровень и т.д.)
Фронтальный
громкоговоритель
(правый)
Фронтальный
громкоговоритель
(левый)
громкоговоритель
объемного звучания
(правый)
громкоговоритель
объемного звучания
(левый)
_ Отверстие
^для подвеса
акустической
системы на
стену.
Примечания:
• Убедитесь в соответствии знаков полярности + и -
на зажимных клеммах прибора и на компонентах
музыкального центра: плюс к плюсу, минус к
минусу. Если перепутать провода, звук будет
искажен, а его база неопределённой.
• Если вы используете АС, на которых не указана
максимальная мощность, прибавляйте громкость
осторожно, чтобы не подать на АС слишком
большую мощность.
©
