ƽ ВНИМАНИЕ:
z
z
z
z
z Pioneer не рекомендует Вам осуществлять установку или техническое об-
служивание дисплея самостоятельно. Самостоятельная установка или об-
служивание этого изделия может привести к поражению током или к дру-
гим неприятностям. Предоставьте выполнение всех работ по установке и
обслуживанию Вашего дисплея персоналу авторизованного центра обслу-
живания Pioneer.
z
z
z
z
z Закрепите всю проводку при помощи скоб или изоляционной ленты. Не ос-
тавляйте провода оголенными.
z
z
z
z
z Не просверливайте отверстий в отсеке двигателя для подключения желто-
го провода этого устройства к автомобильному аккумулятору. Вибрация от
двигателя может вызвать нарушение целостности изоляции в точке, в ко-
торой провод проходит через пассажирский салон в отсек для двигателя.
Примите особые меры предосторожности для фиксации провода в этой
точке.
z
z
z
z
z Позволять проводу дисплея наматываться на рулевую колонку или на ры-
чаг переключения скоростей очень опасно. Установите дисплей таким об-
разом, чтобы он не препятствовал управлению автомобилем.
z
z
z
z
z Убедитесь в том, что проводка не соприкасается с движущимися деталями
автомобиля, например, с рычагом переключения скоростей, ручным тормо-
зом или с механизмом движения сидений.
z
z
z
z
z Не закорачивайте никакие провода. Это может привести к нарушению ра-
боты защитной цепи.
Примечание:
N Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
минусом на массе. Перед установкой устройства в автомобиль, грузовик, или авто-
бус, проверьте напряжение аккумулятора.
N Во избежание закорачивания электрической системы, перед началом эксплуатации
отсоедините кабель аккумулятора
·.
N Для более подробной информации о подключении других устройств ознакомьтесь с
инструкциями для этих устройств, затем выполните подключения.
N Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими деталями.
N Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-
ющие кресел. Не прокладывайте проводку в местах, подверженных воздействию
высокой температуры, например, возле обогревателя. Если изоляция на проводке
расправилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.
N Не протягивайте желтый провод через отверстие к двигателю для подключения к
аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень
опасному замыканию.
N Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать при необходимости.
N Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Нагрузка провода будет превышена, что при-
ведет к выделению тепла.
N При замене предохранителя используйте предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.
N Если это устройство установлено в автомобиле, не оборудованном положением АСС
(дополнительные устройства) на переключателе зажигания, красный провод этого
устройства должен быть подключен к разъему, спаренному с включением/выключе-
нием зажигания. Если это не сделано, аккумулятор автомобиля может быть разря-
жен, если Вы отлучитесь от автомобиля на несколько часов.

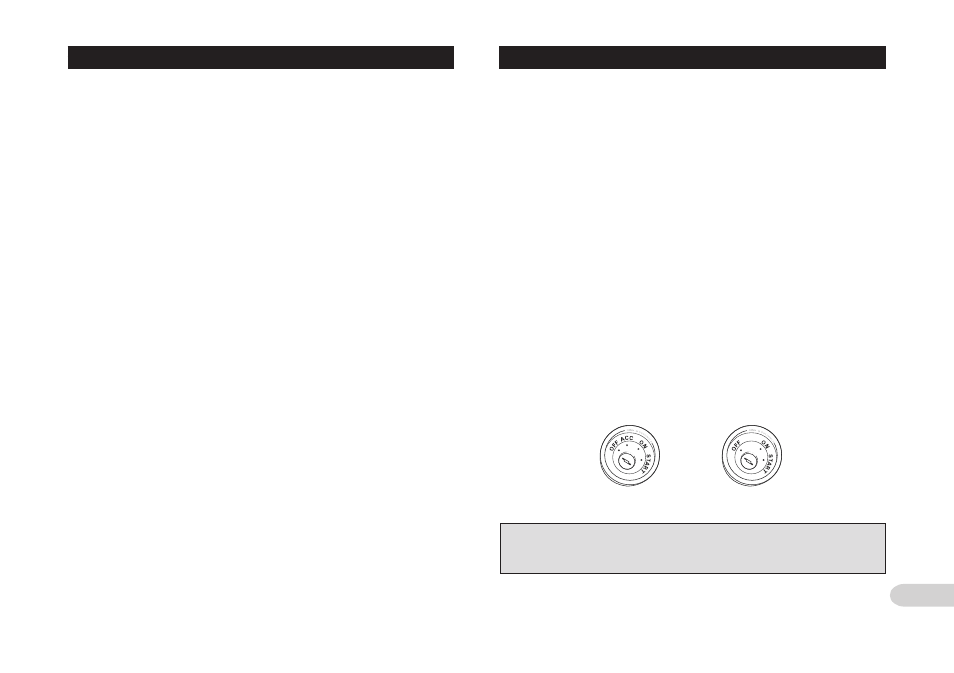

Подключение системы
Положение АСС
Нет положения АСС
N
Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
