Использование штативной пятки (Продается отдельно)

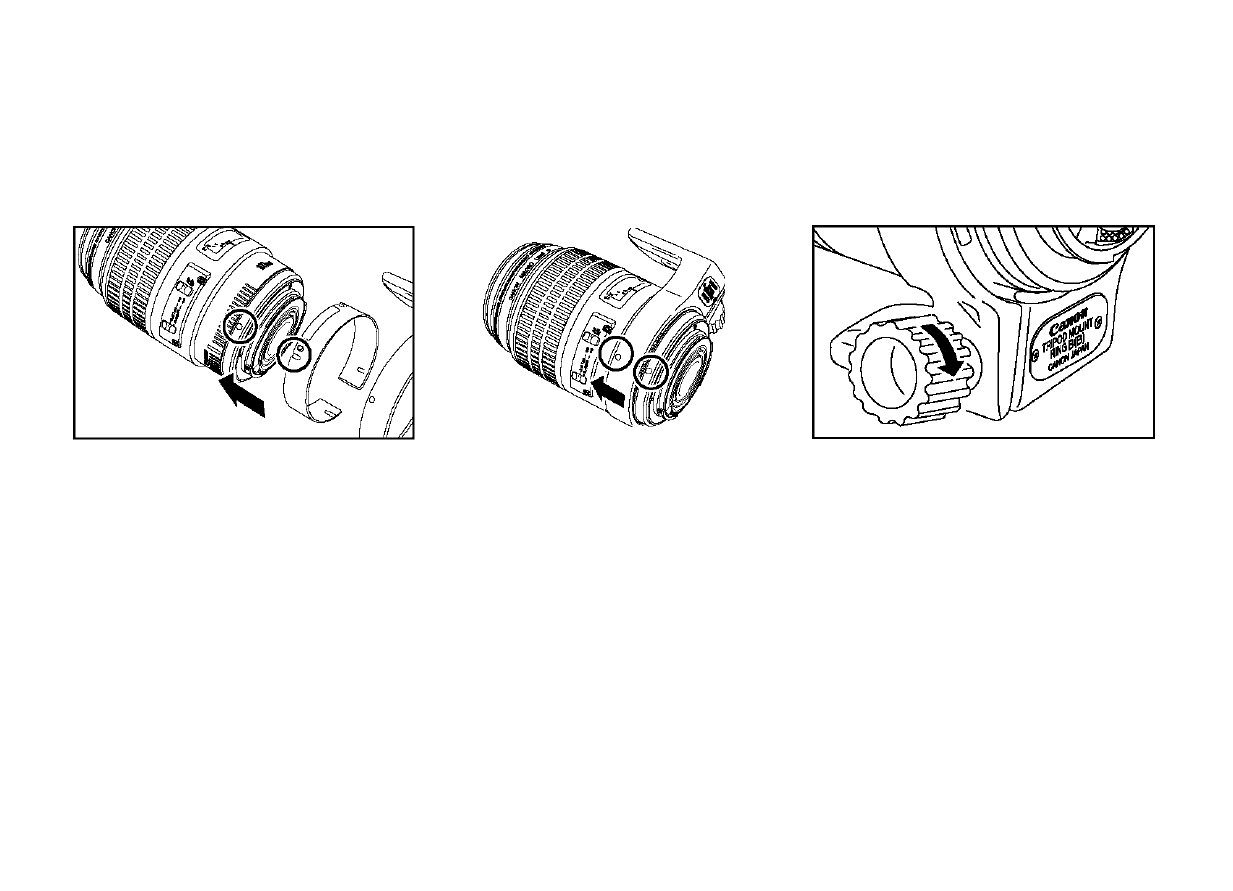

Подсоединение и снятие штативной пятки
Чтобы подсоединить штативную пятку, выполните процедуру, показанную на рисунках внизу. Чтобы
снять штативную пятку, выполните процедуру в обратном порядке.
^ Совместите индекс на
адаптере штативной пятки
Щ
с
индексом крепления на
объективе. Нажимом задвиньте
адаптер на объектив сзади.
• Внутренние выступы на
адаптере штативной пятки
должны войти в углубления на
оправе объектива. Адаптер не
должен проворачиваться
вокруг тубуса объектива.
^ Ослабьте винт замка
штативной пятки.
Совместите индекс
крепления на объективе с
индексом на штативной
пятке и задвиньте
штативную пятку на
объектив.
Поверните штативную пятку
в желаемое положение и
затяните винт замка.
• Вы можете ослабить винт замка
ориентации на креплении штатива,
чтобы повернуть его, когда это
необходимо для монтажа на
фотокамере определенной моделей,
чтобы перейти от фотосъемки в
горизонтальном положении к
фотосъемке в вертикальном
положении и наоборот.
О С некоторыми моделями фотокамер EOS, когда к фотокамере подсоединен аккумулятор или накладная
вертикальная рукоятка, штативная пятка может на них наталкиваться. В этом случае снимите
аккумулятор/накладную вертикальную рукоятку или штативную пятку.
RUS-9
