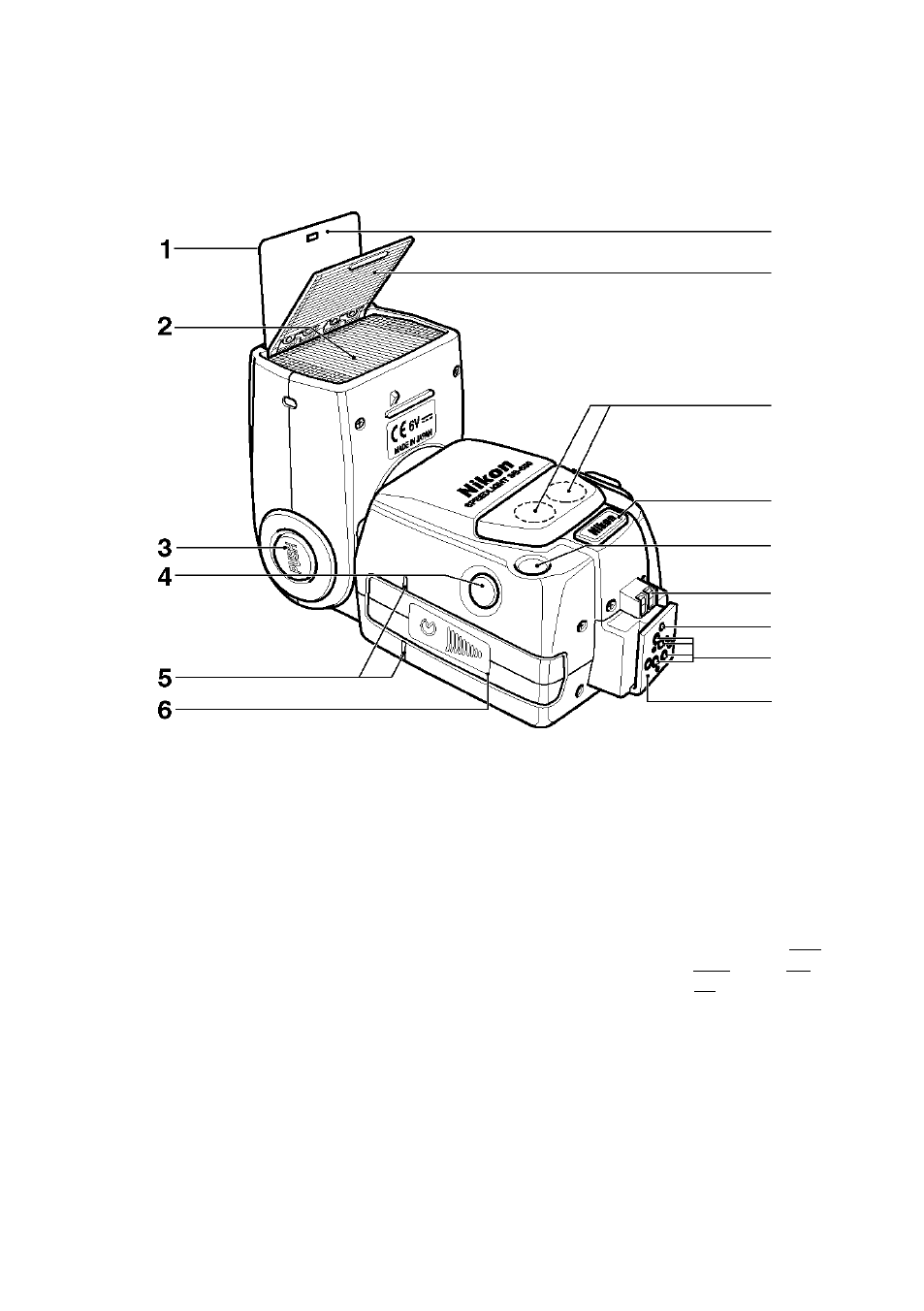

Части и узлы вспышки и их функции

10

1 Справочная таблица по кнопкам

управления

(стр.12)

2 Головка вспышки

(стр. 100)

Может подниматься вверх на 90°, наклоняться

вниз на -7° и поворачиваться в горизонтальной

плоскости на 180° влево, и на 90° вправо.

3 Кнопка фиксации положения головки

вспышки

(стр. 22)

4 Датчик света для беспроводной ведомой

вспышки

(стр. 74)

5 Метки для установки крышки

батарейного отсека

(стр. 18)

6 Крышка батарейного отсека

(стр. 18)

7 Встроенная рассеивающая карта

(стр. 101)

Обеспечивает подсветку глаз снимаемого при

использовании отраженной вспышки.

8 Встроенный широкоугольный

рассеиватель

(стр. 104)

Увеличивает угол освещения вспышки до

соответствующего объективам 14/17 мм.

10

11

12

13

14

15

9 Лампа подсветки автофокуса

(стр. 62)

Автоматически включается при пользовании

автофокусировкой при слабом освещении.

10 Разъем подключения внешнего

источника питания

(Снабжен крышкой) (стр. 113)

11 Окно датчика света для не-ТТ1 вспышки

(стр. 38)

Улавливает отраженный от объекта съемки свет

в режиме автоматической диафрагмы 1А^ и

автоматическом не-ХХЬ IА1 режиме вспышки.

12 Контакты для внешней лампы подсветки

автофокуса (для 8С-29)

Служат для подключения приобретаемого

отдельно удлинительного шнура 8С-29.

13 Фиксирующий штырь

14 Контакты ножки вспышки

15 Крепежная ножка вспышки
