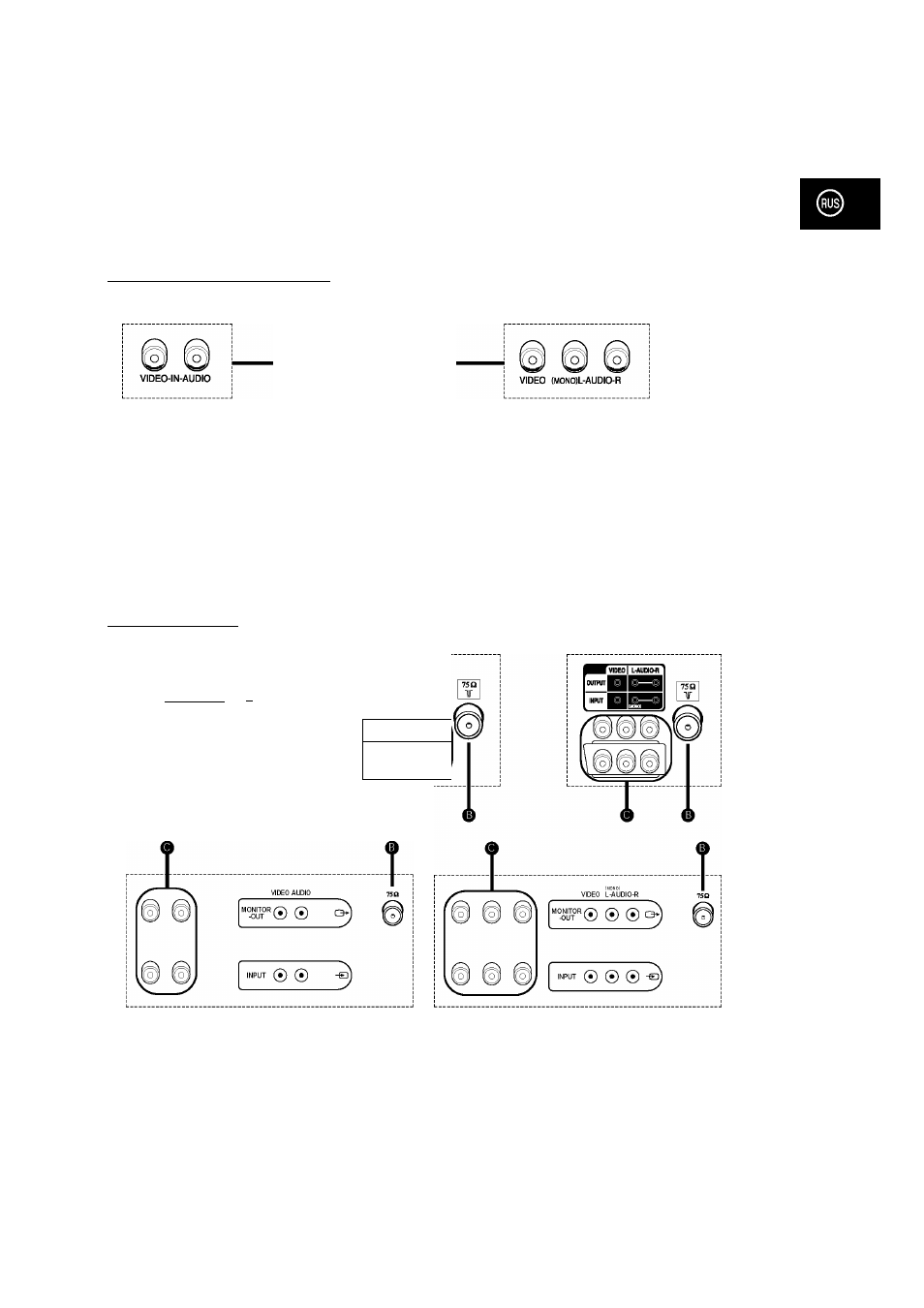

Соединительные разъемы
Расположение соединительных разъемов зависит от модели
телевизора.
Переп^няя (или Боковая) панель телевизор^а
ВХОДНЫЕ РАЗЪЕМЫ AUDIO/VIDEO
ТИПА ТЮЛЬПАН (RCA)
^ Подключение наушников ^
)
♦ Если вы хотите смотреть телевизор, не мешая при этом находящимся в той же комнате
людям, подключите к телевизору наушники.
♦ Продолжительное использование наушников с установкой высокого уровня громкости
может привести к нарушению слуха.
Задняя панель телевизора
О—OUTPUT—О
VIDEO
AUDIO
—INPUT—Q ]
75 Q
¥
О—OUTPUT—О
VIDEO
AUDIO
i О—INPUT—О
(Ш
@ i
A) ВХОДНЫЕ/ВЫХОДНЫЕ РАЗЪЕМЫ AUDIO/VIDEO ТИПА SCART
B) КОАКСИАЛЬНЫЙ РАЗЪЕМ 75 ОМ ДЛЯ ПОДКЛЮЧЕНИЯ АНТЕННЫ/СЕТИ КАБЕЛЬНОГО ТЕЛЕВИДЕНИЯ
C) ВХОДНЫЕ/ВЫХОДНЫЕ РАЗЪЕМЫ AUDIO/VIDEO ТИПА RCA
