Установка комплекта для монтажа на стене
4

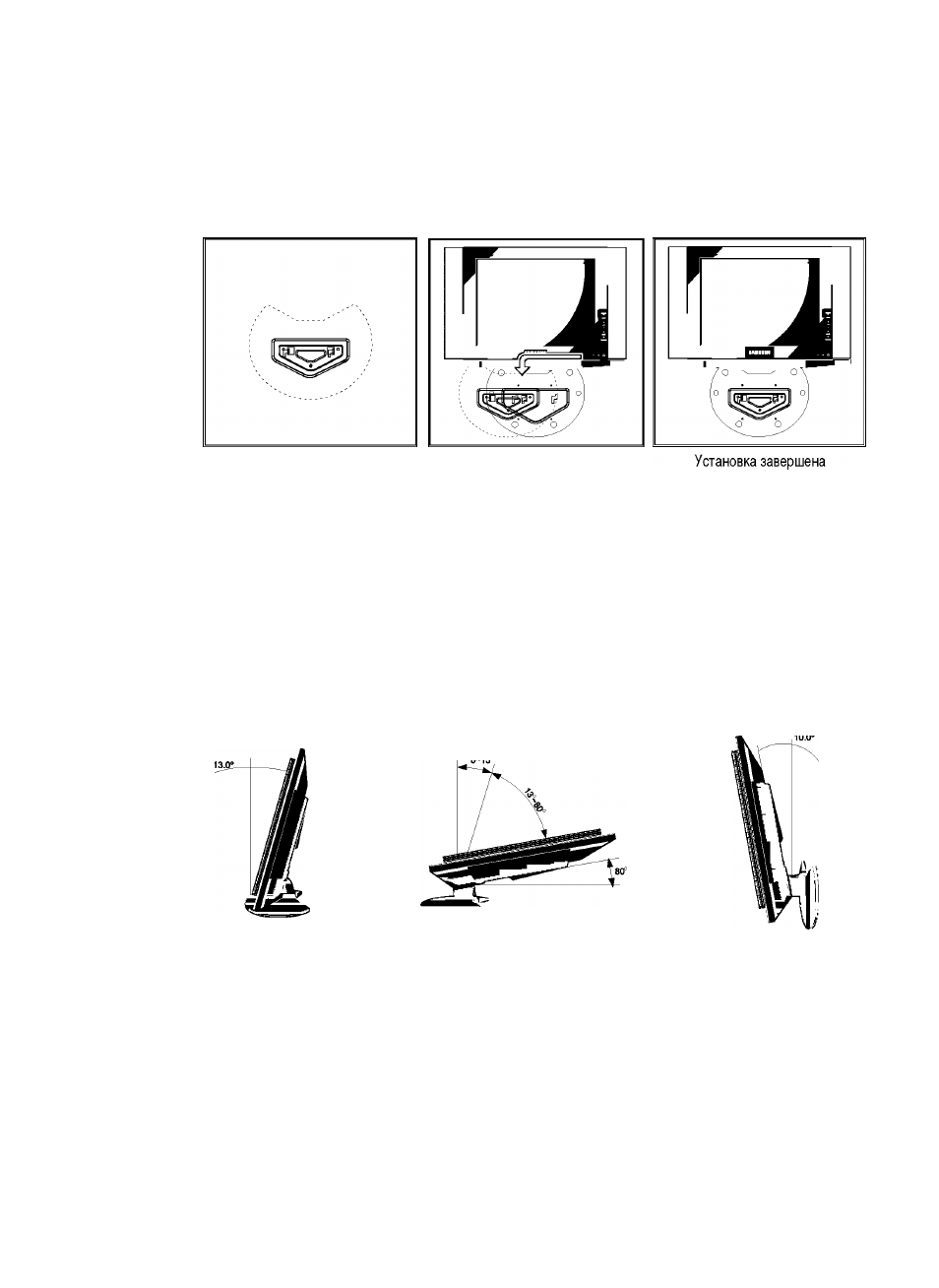

Совместите LCD TV с крючками на кронштейне и сдвиньте его в направлении стрелки (влево), чтобы
окончательно закрепить LCD TV на кронштейне.
Кронштейн прикреплен к стене. Навешивание LCD TV на крючки
5
Завершив установку LCD TV на стене, уберите руководство по установке.
6
Для снятия LCD TV с кронштейна нажмите на него вверх и сдвиньте его вправо.
При необходимости снятия LCD TV с кронштейна при переезде или перемещении его в другое место
установки выполните процедуру < 4 в обратном порядке.
^ Регулировка угла наклона
(1) Диапазон регулировки угла (2) Диапазон регулировки угла
наклона при обычной установке наклона при изменении
LCD TV на подставке
способа установки (1->3, 3->1)
(3) Диапазон регулировки угла
наклона при установке LCD TV
на стене
О На рисунке (1) показана регулировка угла наклона (0°~ 13°) при использовании LCD TV обычным
способом (установка LCD TV на подставке).
При чрезмерном наклоне LCD TV может перевернуться, что может привести к его повреждению.
© На рисунке (2) показана регулировка угла наклона (13°~ 80°) при изменении способа установки LCD TV
на крепление к стене.
© На рисунке (3) показана регулировка угла наклона (0°~ 10°) после крепления LCD TV к стене.
Примечание : На рисунке (2) показан диапазон регулировки угла наклона при изменении способа установки
LCD TV (с установки на подставке на установку на стене или наоборот).
Щелчок указывает на переход от диапазона угла наклона 1 к диапазону 2 или от диапазона 3 к
диапазону 2 (1
->
2, 3 -> 2)
