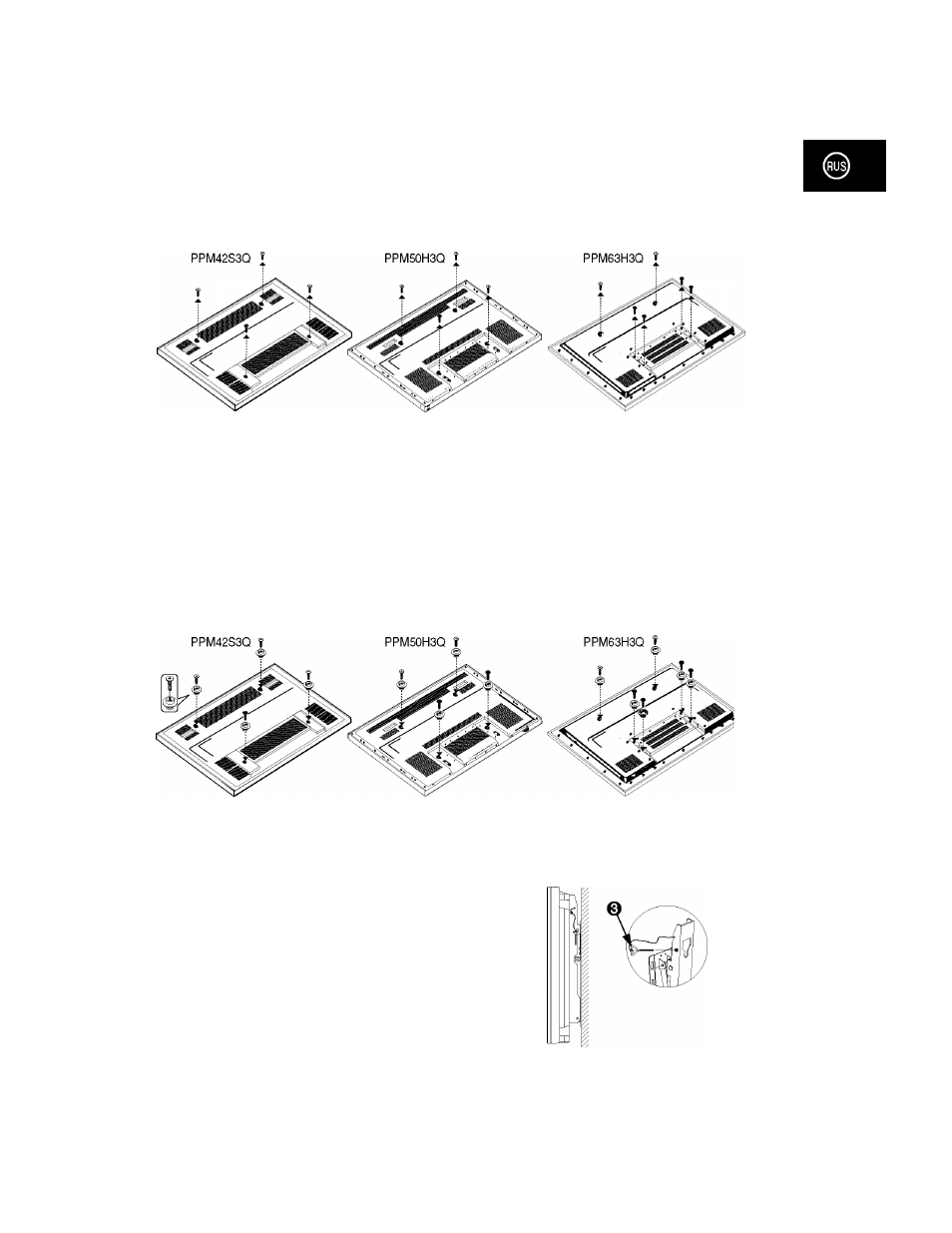

Монтаж дисплея на настенной панели
^ Внешний вид ПД может не соответствовать приведенному на
иллюстрации. (Процедура сборки и установки пластикового
держателя во всех случаях одинакова.)
1
Выкрутите винты на задней панели ПД.
2
Используя винты, соберите пластиковый держатель.
^
♦ Попросите рабочих установить кронштейн.
♦ После монтажа ПД на кронштейне обязательно проверьте, надежно ли закреплен
пластиковый держатель справа и слева.
♦ При установке и настройке угла наклона будьте внимательны, чтобы не прищемить
пальцы.
♦ Надежно затяните кронштейн на стене, чтобы избежать телесных повреждений при
падении ПД.
3
Прикрутите пластиковый держатель винтами к задней части ПД.
Вложите 4 штифта на ПД в пазы на кронштейне и потяните ПД (ф) вниз так, чтобы закрепить его
на кронштейне (@). Затяните винты, как показано на рисунке (ф), чтобы ПД нельзя было
отделить от кронштейна.
Панель ПД
0
Стена
Кронштейн настенной панели
11
