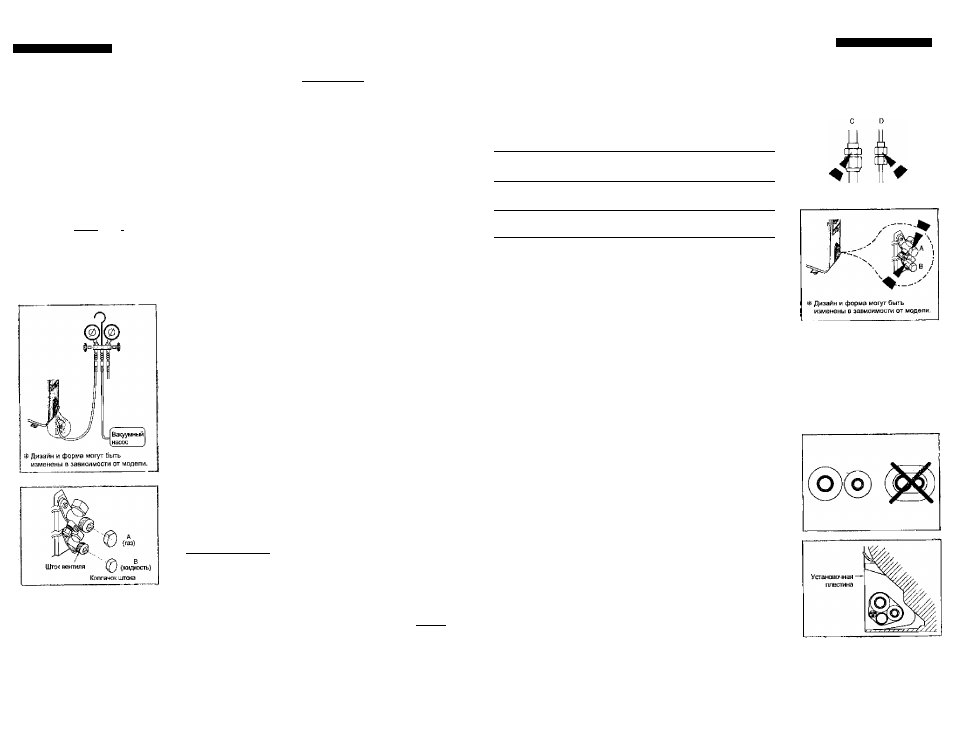

Завершение установки
Подсоединение трубопровода и удаление из него воздуха
Завершение установки
Проверка отсутствия утечки газа
Наружный
бло«
^
Ксмчвтный
блок
^
Сторона газообразного -,
^
хладагенте______ ^
—5—
Сторона жщкого
В ^ хладагента ^ D
Ф
В наружный блок заправлено количество хладагента R22,
которого будет достаточно для 5м трубопровода. Из
комнатного блока и трубопровода должен быть удален воздух.
Если воздух останется в трубках циркуляции хладагента, ото
приведет к вредному воздействию на компрессор, уменьшит
производительность охлаждения/обогрева и может привести к
неисправности кондиционера. Хладойонт для удаления воздуха
не заправлен е наружный блок. Воспользуйтесь вакуумным
насосом, как показано на рисунке.
Г7еред тем как завершать установку кондиционера (изоляция
1
Подсоедините каждую трубку к соответствующему вентилю нэ
наружном блоке и затяните накидные гайки.
2
Сгласно иллюстрации напротив, закритите расширяющиеся гайки^
сначала вручную, а затем с помощью ключа, прилагая следующий
моменте.
Момент (крсм)
140-170
250-200
Наружный диаметр
6.35 мм
9.52 мм
Подсоедините заправочный шланг от стороны низкого давления
распределительной гребенки к снабженному уллотнением вентилю^
у которого имеется сервисное отверстие, как показано на рисунке.
Откройте вентиль стороны низкого давления распределительном
гребенки против часовой стрелки.
Удалите воздух из системы с помощью вакуумного насоса, которьй
должен работать примерно 10 минут.
- Закройте вентиль стороны низкого давления распределительной
гребенки по часовой стрелке.
- Убедитесь в том, что примерно через 10 минут манометр
показывает давление -0,1 МПа (-76 см ртутного столба).
Эта процедура очень важна для того, чтобы избежать утечки газа.
- Выключите вакуумный насос.
- Отсоедините шланг, идущий к стороне низкого давления
распределительной гребенки.
Установите в открытое положение пробки вентилей как стороны
жидкого хладагента, так и стороны газообразного хладагента.
Наверните колпачки на штоки вентилей и колпачок на сервисное
отверстие и затем затяните их крутящим моментом 183 кг*см
с помощью динамометрического ключа.
Убедитесь в отсутствии утечки газа.
- На этом этапе особенно тщательно проверьте отсутствие утечки
газа через колпачки штоков вентилей и колпачок сервисного
отверстия 3-ходового вентиля.
Лобавленив хладагента
Если длина трубопровода превышает 5м в контур
должен
быть добавлен
хладагент.
Эту
операцию
должен выполнять
только
квалифицированный
специалист по холодильному оборудованию.
^ Если вь» использовали... Тогда...
Более чем 5м труб
‘20’г рефрижеранта R22 должно
быть добавлено на каждый
дополнительный метр.
Меньше, чем 5м труб
Выполните удаление воздуха
в течение указанного времени.
Более подробную информацию об этой операции смотрите в Сервисной
инструкции.
на установочной пластине), вы
что отсутствуют утечки газа
должны убедиться в том,
Чтобы проверить
Используя детектор
отсутствие утечки газа на ...
утечки, проверьте...
Комнатном блоке
Накидные гайки на
концах секций С и В.
Наружном блоке
Вентили секций А и В.
Установка комнатного блока в нужном положении
Убедившись в том, что в системе отсутствуют утечки,
вы можете изолировать трубки, шланг и кабель, а также
установить комнатный блок на установочную пластину.
1
Чтобы избежать проблем, связанных с конденсацией влаги,
обмотайте по отдельности каждую трубку для хладагента в нижней
части комнатного блока теплостойким пенополиэтиленом.
2
Оберните трубки для хладагента и дренажный шланг, находящиеся
в задней части комнатного узла, впитывающей влагу прокладкой.
Трижды обмотайте трубки и шланг впитывающей влагу
прокладкой оставляя интервалы 20мм.
3
Обмотайте изоляционной пентой трубки, соединительный кабель и
дренажный шланг.
4
Осторожно разместите получившийся пучок в нижней части
комнатного блока, убедившись в том, что он не выступает из задней
части блока.
5
Повесьте комнатный блок на установочную пластину и подвигайте его
вправо и влезо, чтобы убедиться в том, что блок надежно закреплен
на пластине.
6
Закончите обматывать лентой оставшуюся часть трубопровода,
идущую к наружному блоку.
7
Используя хомуты (входящие в комплект поставки некоторых
моделей), прикрепите трубки к стене в подходящих местах.
