Подключение кабелей

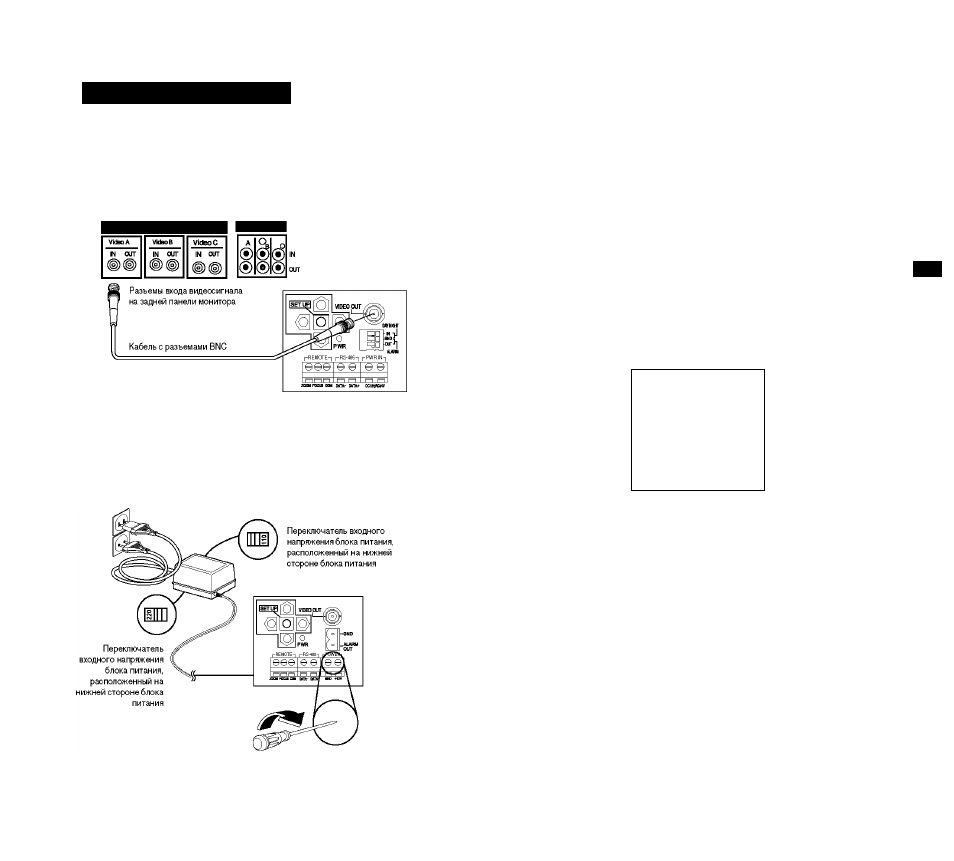

1. Подсоедините один конец кабеля с разъемами BNC к
разъему выхода видеосигнала (VIDEO OUT) видеокамеры.
2. Подсоедините второй конец этого кабеля к разъему входа
видеосигнала (VIDEO IN) на мониторе.
3. Подсоедините кабель блока питания. Подсоедините один
конец кабеля к одной из двух пар выходных клемм на блоке
питания, а второй конец кабеля подсоедините к клеммам
питания на видеокамере, и затяните винты клемм с помощью
отвертки с плоским лезвием.
11
4. Установите переключатель входного напряжения,
расположенный на нижней стороне блока питания, в
положение, соответствующее напряжению электросети.
Затем подключите сетевой шнур блока питания к
электрической розетке.
Блоки питания для разных моделей видеокамер должны иметь
следующие характеристики:
• SCC-C4205(P): 12 В постоянного тока, 600 мА
I
• SCC-C4305(p): 24 В переменного тока, 300 мА
I
12 В постоянного тока, 600 мА
5. Если видеокамера работает нормально, то на мониторе
появляется показанный ниже экран, который через 5
секунд исчезает.
PROTOCOL
SAMSUNG
ADDRESS
0
TYPE
RS-485, HALF
BAUD RATE
9600
LENS
OK
EEP VER
1.0
ROM VER
1.0
6. Требования, предъявляемые к линии дистанционного
управления через интерфейс RS485:
• Скорость передачи:9600 бит в секунду
• Количество бит данных: 8 бит
• Столовый бит: 1 бит
• Контроль четности: нет
