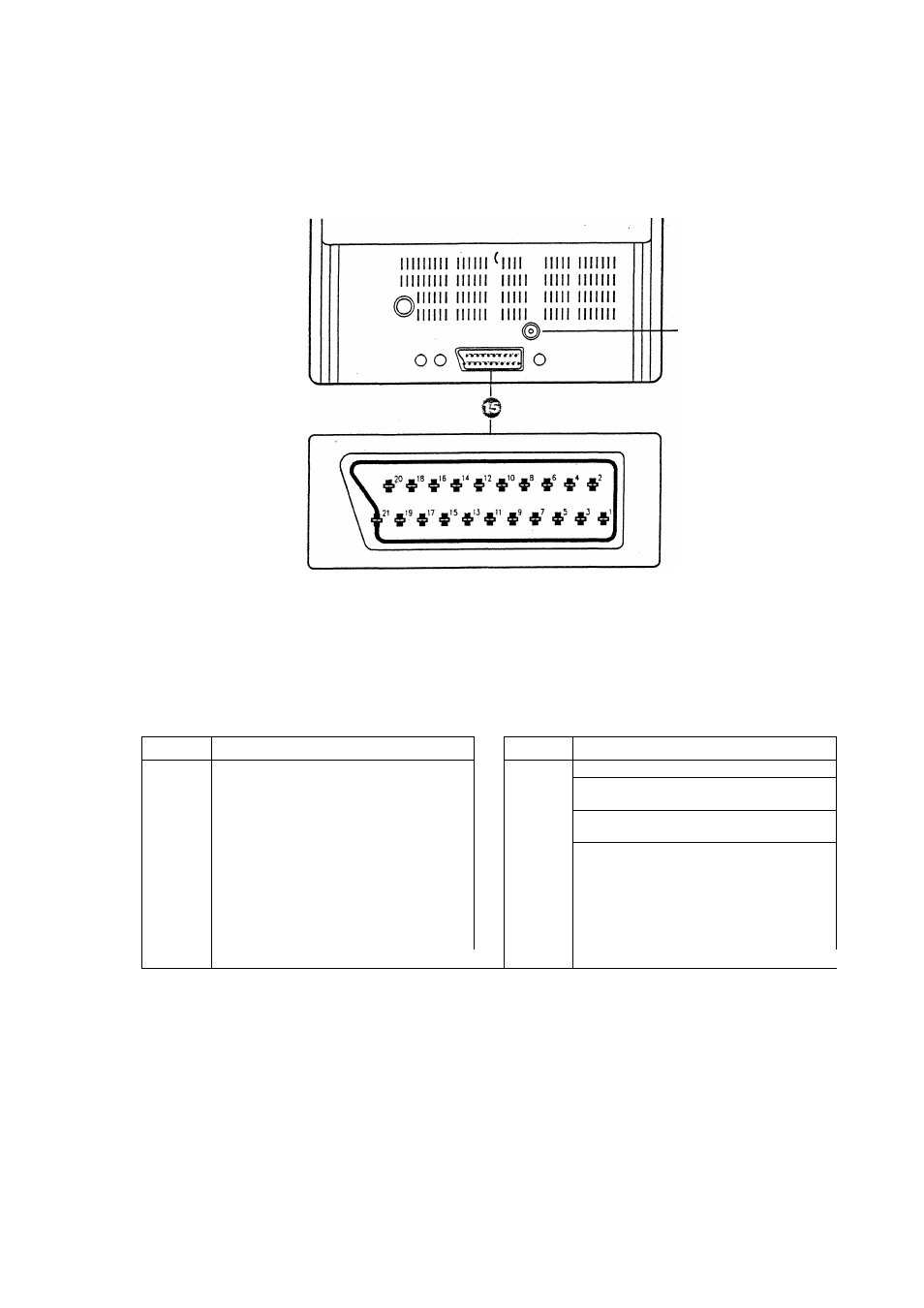

Задняя панель
■ф
14. РОЗЕТКА ДЛЯ АНТЕННЫ
Подключите антенну в данную розетку.
15. НАЗНАЧЕНИЯ ВЫВОДОВ РАЗЬЕМА
АУДИО-ВИДЕО (ЕВРОПЕЙСКИЙ
СТАНДАРД)
Данный разьем используется для подключения
к телевизору внешних устройств.
В приведенной ниже таблице описывается
назначение его выводов.
ВЫВОД
СИГНАЛ
ВЫВОД
СИГНАЛ
1
Выход звукового сигнала правого
10
канала
и
Вход сигнала зеленого канала
2
Выход звукового сигнала правого
12
канала
13
Земля видеоблока (RGB красный)
3
Выход звукового сигнала левого
14
канала
15
Вход сигнала крсного канала
4
Земля звукового блока
16
Сигнал гашения
5
Земля видеоблока (RGB синий)
17
Земля видеоблока
6
Вход звукового сигнала левого канала
18
Земля сигнала гашения
7
Вход сигнала синего канала
19
Выход видеосигнала
.8
Коммутация
20
Вход видеосигнала
9
Земля видеоблока (RGB зеленый) |
21
Экран 1
ПРИМЕЧАНИЕ :
Когда ТУ/АУ выключатель находится в телевзионном режиме, а номинальное напряжение исходит
от клавиши 8, телевизионный режим автоматически переключится на видео режим.
6-RUS
