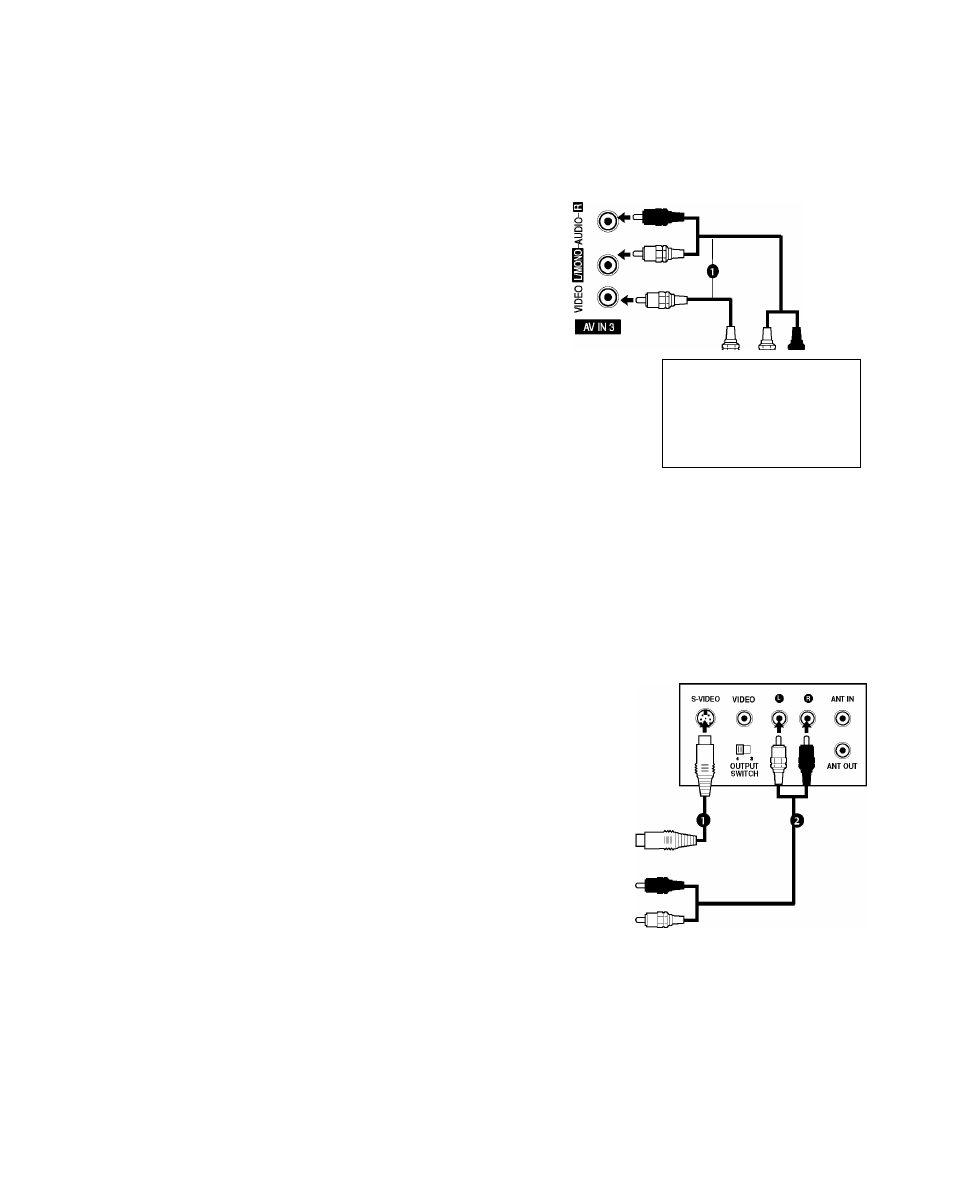

НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
Как правильно подключить кабель RCA
(Кроме 42/50PQ10** 42/50PQ11**)
Подсоедините кабели
AUDIO/VIDEO
к гнездам
TV (ТВ) и VCR (Видеомагнитофон). Соблюдайте
соответствие цвета разъема (видео - желтый,
левый аудио - белый, правый аудио - красный).
Вставьте кассету в видеомагнитофон и нажмите
на нем кнопку
PLAY
(Воспроизведение) (см.
руководство к видеомагнитофону).
Кнопкой
INPUT
(Входной сигнал) на пульте
дистанционного управления выберите источник
входного сигнала
AV3
.
О ПРИМЕЧАНИЕ
G Если подключен видеомагнитофон c моно
звуком видеомагнитофон, подсоедините
аудиокабель к разъему
AUDIO L/MONO
телевизора.
Как правильно подключить кабель S-VIDEO
(Кроме 42/50PQ10**, 42/50PQ11**)
Подключите выход S-VIDEO
видеомагнитофона ко входу S-VIDEO
телевизора. При этом варианте подключения
качество картинки, по сравнению с обычным
методом подключения к видеовходу
телевизора, получается более высокое.
©
й
й й
©
S-VIDEO
VIDEO
о о
ANT IN
1Ю
©
OUTPUT
SWITCH
ANT OUT
О
е
Подключите аудиовыходы видеомагнитофона к
входным гнездам
AUDIO
телевизора.
Вставьте кассету в видеомагнитофон и
нажмите на видеомагнитофоне кнопку
PLAY
(Воспроизведение) (см. руководство
пользователя видеомагнитофона).
С помощью кнопки
INPUT
на пульте
дистанционного управления выберите источник
входного сигнала
AV3
.
О ПРИМЕЧАНИЕ
G Не подключайте телевизор одновременно к
устройству Video и S-Video.
18
