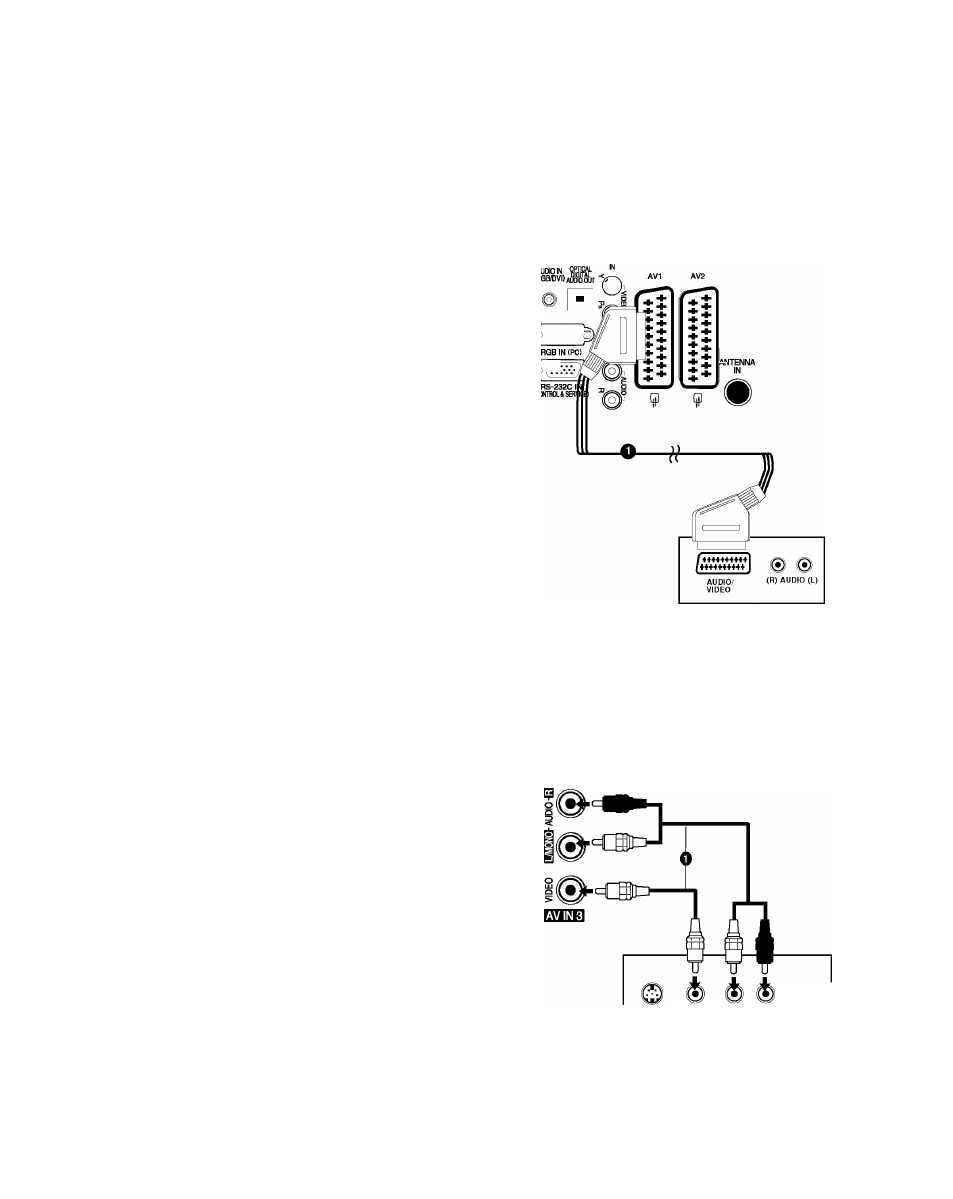

Как правильно подключить кабель SCART

Подключите разъем SCART
видеомагнитофона к SCART-разъему

AV1

телевизора. Используйте экранированный

кабель SCART.

^2

Вставьте кассету в видеомагнитофон и

нажмите на видеомагнитофоне кнопку

PLAY

(Воспроизведение) (см. инструкцию
пользователя видеомагнитофона).

13 I помощью кнопки

INPUT

на пульте

дистанционного управления выберите

источник входного сигнала

AV1.

Если подключение выполнено через SCART
разъем

AV2

, выберите источник входного

сигнала

AV2

.

О ПРИМЕЧАНИЕ

G Используйте экранированный кабель SCART.

>

О

—I


О

>

ГО

О
О

СП

о

о

го

>

Как правильно подключить кабель RCA

3Q

Подсоедините кабели AUDIO/VIDEO к гнездам

TV (ТВ) и VCR (Видеомагнитофон). Соблюдайте
соответствие цвета разъема (видео - желтый,
левый аудио - белый, правый аудио - красный).

Вставьте кассету в видеомагнитофон и нажмите
на нем кнопку PLAY (Воспроизведение) (см.
руководство к видеомагнитофону).

Кнопкой INPUT (Входной сигнал) на пульте

дистанционного управления выберите источник

входного сигнала AV3.

О ПРИМЕЧАНИЕ

G Если подключен видеомагнитофон c моно

звуком видеомагнитофон, подсоедините
аудиокабель к разъему

AUDIO L/MONO

телевизора.

S-VIDEO VIDEO О

4 Э

OUTPUT

SWITCH

©

о

ant

in

ANT OUT
