Подключение монитора

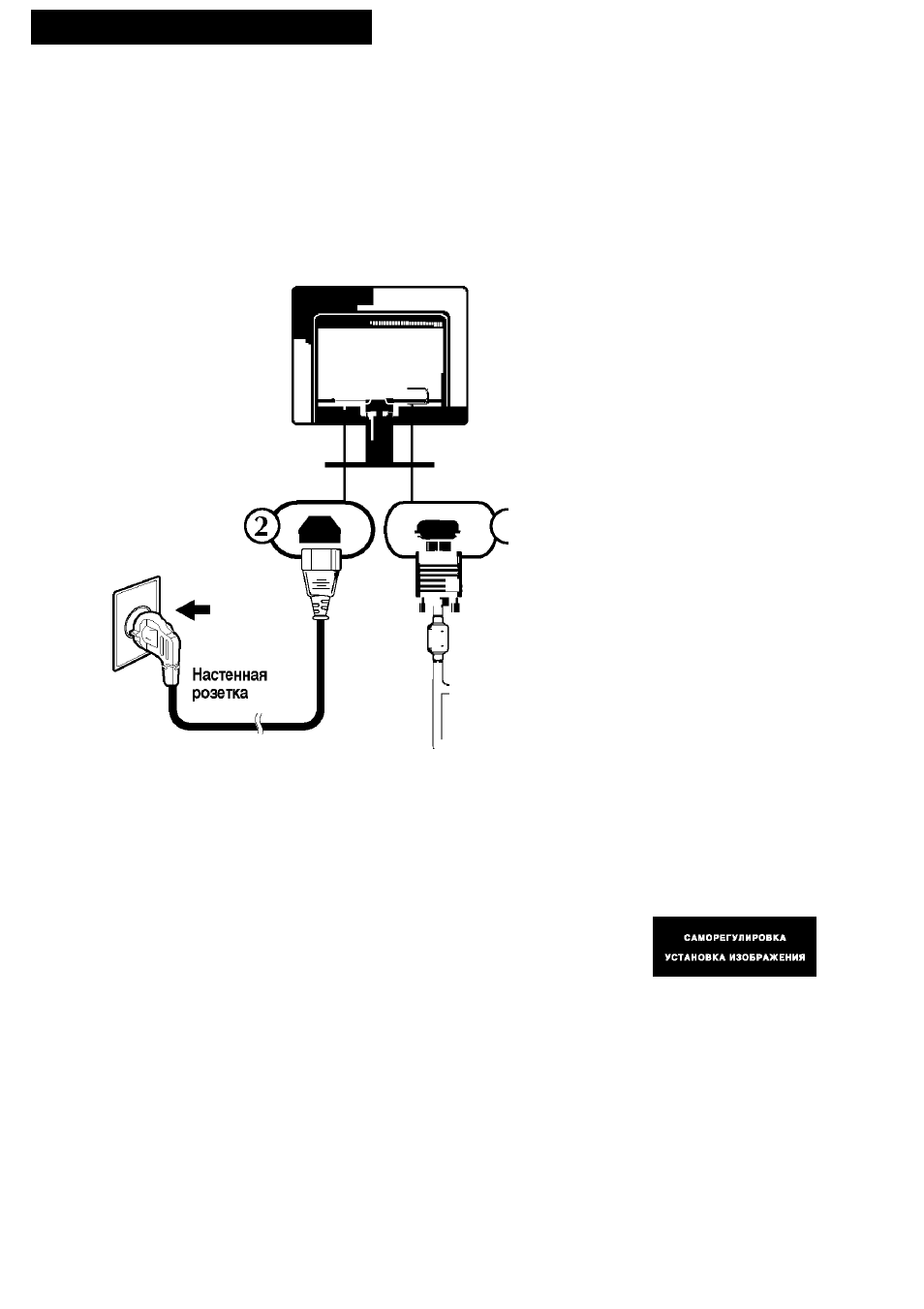

Подключение к компьютеру

1.

Устройство и компьютер должны быть выключены. Подключите сигнальный

кабель © и кабель питания

ф

в соответствующем порядке, а затем плотно

закрутите винты сигнального кабеля.

О Подключите кабель Dsub (PC)

____________________________________

@ Подключите кабель Dsub (Mac)

ПРИМЕЧАНИЕ

■ Это упрощенная схема задней панели

устройства.

■ На ней показана обобщенная модель, но

ваш монитор может отличаться от
изображенного.

■ Пользователь должен применять

экранированный сигнальный

интерфейсный кабель (15-разъемный
кабель D-sub, кабель DVI) с ферритовым

сердечником, стандартно используемый
с устройствами данного типа.

Сигнальный кабель

У разных моделей может отличаться.

Кабель питания

о Jllil I

^=©^'

g

>3I"[L

Адаптер для MAC.............................'

Для компьютерной системы Apple Macintosh требуется

специальный адаптер для перехода с 15-конта^ого

разъема D-sub VGA с 3рядами контактов (на кабеле,

входящем в компле^ поставки) на 15-контактный

разъем с 2рядами конта^ов.

2.

Нажмите кнопку на передней панели, чтобы включить

питание. включения питания монитора автоматически
выполняется функция "Self Image Setting Function"
(функция автоматической настройки изображения).

PC

MAC

ПРИМЕЧАНИЕ
"Фнкция "Self Image Setting Function"?
Эта функция обеспечивает

оптимальные настройки изображения. Когда пользователь подключает монитор

в первый раз, эта функция автоматически регулирует настройки изображения,

чтобы они были оптимальными для отдельных входных сигналов. "Функция

AUTO/SET (Авто/Установить)"? Если во время работы монитора либо после

смены разрешения экрана возникают следующие проблемы: изображение

расплывается или искажается, символы теряют четкость, происходит
мерцание экрана, нажмите кнопку AUTO/SET (Авто/Установить), чтобы

улучшить качество изображения.
