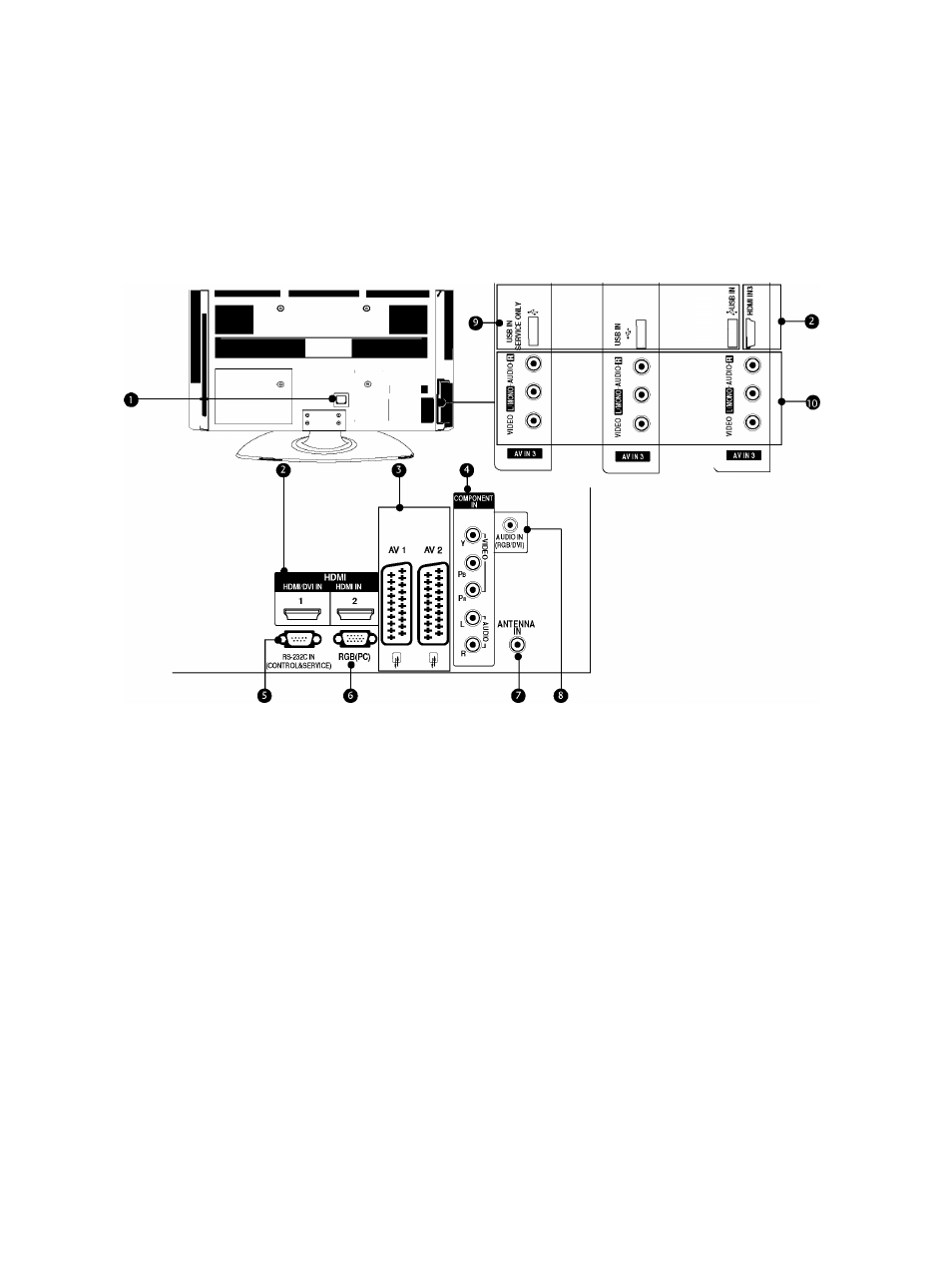

Варианты подключения
■ Приведенное изображение может отличаться от вашего телевизора.
Только
42/50PQ2***
Только
42/50PQ301*
42/50PQ3*^
Только
42/50PQ6*'
Т1
'<
О
о
о
Разъем для кабеля питания
Этот телевизор работает от источника
переменного тока. Напряжение указано
на странице "Спецификации". Не
подключайте телевизор к источнику
постоянного тока.
Входной порт Н0М1
Подключите сигнал HDMI к разъему
HDMI IN.
Или подключите сигнал DVI (видео) к
порту HDMI/DVI с помощью кабеля DVI-
HDMI.
О Разъем Euro SCART (AV1/AV2)
Для приема сигнала от внешнего
устройства или передачи сигнала на
внешнее устройство с помощью кабелей
SCART.
О Вход компонентного сигнала
(Component)
Для приема компонентного
аУдио/видеосигнала от устройства.
О
Входной порт RS-232C
(УПРАВЛЕНИЕ&ОБСЛУЖИВАНИЕ)
Подключите последовательный порт
устройства управления к разъему RS-232C.
Этот порт используется для режима
обслуживания или режима отеля.
О Вход видеосигнала RGB
Подключите видеосигнал от ПК.
Q
Антенный вход
Подключите к этому гнезду ВЧ антенну.
О Вход аудиосигнала RGB/DVI
Подключите аудио от ПК.
Q Вход USB
42/50PQ2***, 42/50PQ301* : Только для
обслуживания
42/50PQ3*** : Используется для музыки, фото
42/50PQ6*** : Используется для музыки,
фото и фильмов.
Вход Аудио/Видео(AV3)
Для приема аудио/видеосигнала от
внешнего устройства.
5
