ПоДКЛЮЧ!
Подсоединение к автомобилю
□ От антенны
Ю К электропроводке автомобиля в соответствии с цветами
проводов
1 ЧЕРНЫЙ :
Данный кабель предназначен для заземления.
2 ОРАНЖЕВЫЙ : Данный провод предназначен для подключения линии
регулятора света.
3 КРАСНЫЙ :
Данный провод предназначен для подключения к клемме, с
которой подается питание, когда переключатель зажигания
установлен в положение «ACC» (аккумулятор)
4 ЖЕЛТЫЙ :
Данный провод предназначен для подключения дублирующей
(резервной) клеммы, на которой питание всегда присутствует.
5 ГОЛУБОЙ :
этот провод предназначен для соединения с активной антенной.
6 ГОЛУБАЯ/БЕЛАЯ ПОЛОСА : этот провод предназначен для соединения с
усилителем для дистанционного его включения.
В Подключение устройства смены компакт-дисков
•
Ваш автомобильный приемник может работать в качестве
блока управления устройством смены компакт-дисков, которое
вы можете приобрести позже, если вы его еще не купили.
•
Подходящий шнур, показанный на схеме, поставляется вместе
с устройством смены компакт-дисков.

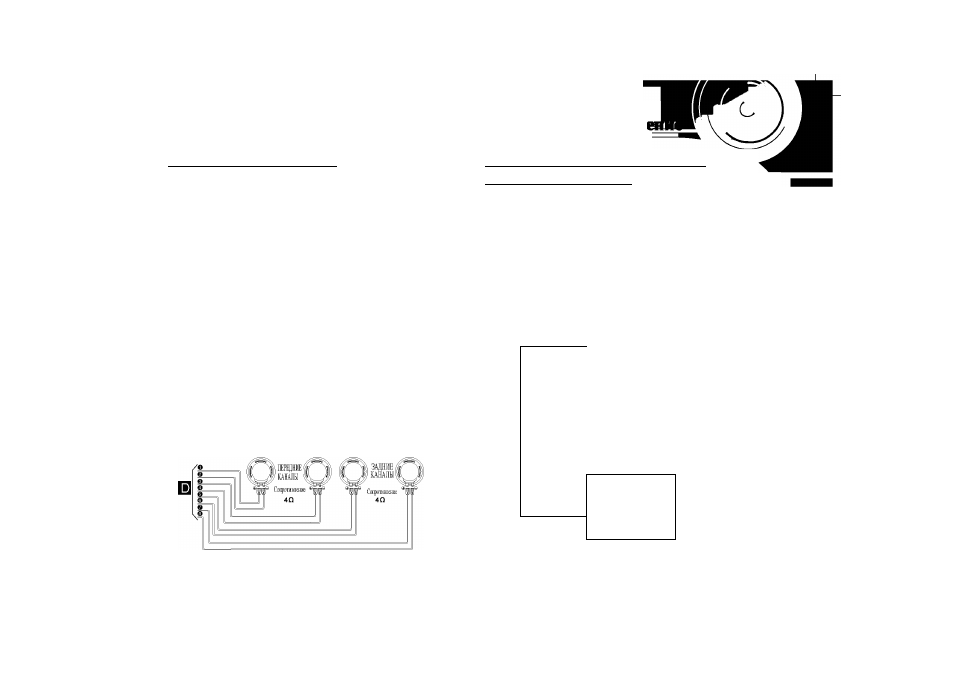

И Соединения акустической системы
Подсоединение к вспомогательному
оборудовани^В (ОПЦИЯ)
- Подсоедините разъем AUDIO INPUT [АУДИОВХОД] данного
устройства к разъему AUDIO OUTPUT [АУДИОВЫХОД]
вспомогательного оборудования.
+ С
D С
К АУДИОВХОДУ
К АУДИОВЫХОДУ
Right
Ustll
ь Left
Усилитель
(приемник)
13
L
R
