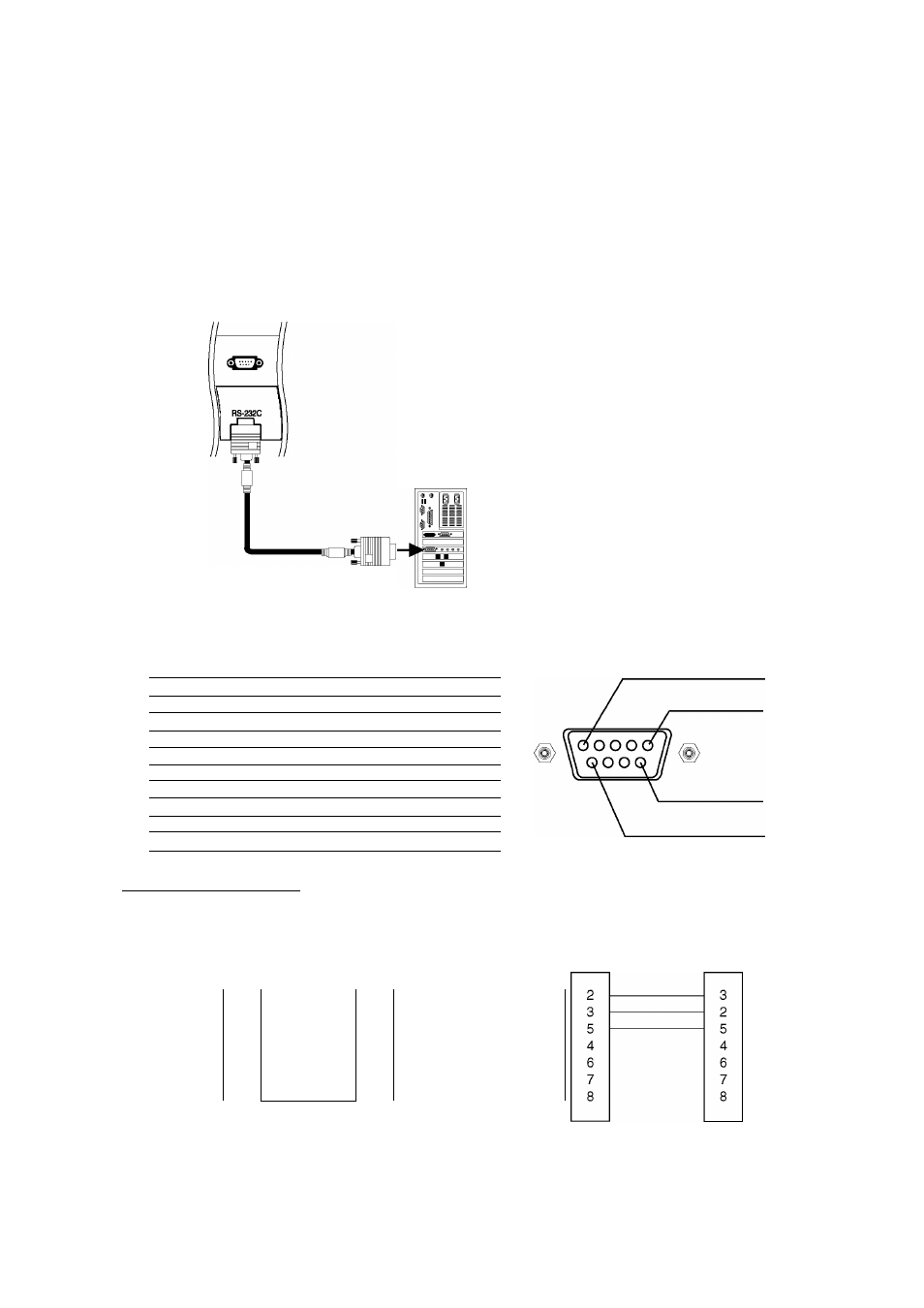

- Подключите входной разъем RS-232C к внешнему устройству управления (например, к
компьютеру или системе контроля аудио/видео) и управляйте функциями телевизора извне.
- Подключите последовательный порт устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
- Соединительный кабель RS-232C не входит в комплект поставки телевизора.
( Установка RS-232C)
Настройка внешнего устройства управления; RS-232C (не во всех моделях)
ПК
( Тип разъема; 9-контактный, вилка D-Sub)
Номер. Название контакта
1
Нет соединения
2
RXD (прием данных)
3
TXD (передача данных)
4
DTR (готовность терминала)
5
GND (земля)
6
DSR (готовность оборудования передачи данных)
7
RTS (готовность к передаче)
8
CTS (готовность к приему)
9
Нет соединения
( Конфигурации RS-232C
")
7-проводные конфигурации
(стандартный кабель RS-232C)
ПК
D-Sub 9
ТВ
RXD
2
3
TXD
RXD
TXD
3
2
RXD
TXD
GND
5
5
GND
GND
DTR
4
6
DSR
DTR
DSR
6
4
DTR
DSR
RTS
7
8
CTS
RTS
CTS
8
7
RTS
CTS
3-проводные
конфигурации
(нестандартный кабель)
ПК
D-Sub 9
D-Sub 9
ТВ
TXD
RXD
GND
DTR
DSR
RTS
CTS
D-Sub 9
